Koppelingen

Nadat u een aantekening hebt toegevoegd aan een tekening, kunt u die aan een item koppelen. Het Koppelingen paneel toont de items die aan de aantekeningen en de tekening zelf gekoppeld zijn. Afhankelijk van het gekoppelde item is de koppeling éénrichtings (verschijnt alleen in het oorspronkelijke item) of tweerichtings (verschijnt in het oorspronkelijke item en het gekoppelde item).

Als een record gekoppeld is, wordt er een label met het record type en nummer onder de aantekening weergegeven.
  • A: Actiepunten
  • C: Controlelijsten
  • DR: Dagrapporten
  • SW: Signalering wijzigingen
  • I: Issues
  • OV: Overleg verslag
  • KI: Kennisgevingen ingebrekestelling
  • OP: Opnamen
  • VAB: Vragen-Antwoorden-Besluiten
  • VK: Veiligheidskennisgevingen
  • SS: Specificatie sets
  • SC: Specificaties
  • VG: Verzoeken tot goedkeuring
  • VV: Verzamelingen verzoek tot goedkeuring
  • V&C: Verzendingen en correspondentie

De afkortingen kunnen ook worden gewijzigd in de nomenclatuur.

  • Op de navigatie werkbalk selecteert u Koppelen symbool (Koppelingen).
  • In het Koppelingen paneel voert u in het veld Zoeken de zoektermen in.

    • Op elk tabblad zijn de zoektermen van toepassing op de bestandsnaam, beschrijving, het record nummer en onderwerp. De tabblad nummers worden bijgewerkt volgens de zoekresultaten.

  1. In het paneel Koppelingen selecteert u het item.
  2. Als het item aan meerdere aantekeningen gekoppeld is, selecteert u een naam in de popover.

    3. De aantekening wordt gemarkeerd in de tekening.

  • Selecteer de aantekening en selecteer daarna Openen op nieuw tabblad symbool (Openen) op het item.

    • —Of—

    In het paneel Koppelingen selecteert u het item.

    • Als het item aan een zichtbare aantekening gekoppeld is, is de aantekening gemarkeerd en kunt u het item selecteren in het Aantekening menu.
    • Als het item aan meerdere zichtbare aantekeningen gekoppeld is, kunt u een naam in de popover selecteren en daarna het item in het Aantekening menu selecteren.
    • Als het item niet aan zichtbare aantekeningen gekoppeld is, wordt het item direct geopend.
  1. Op de tekening selecteert u Foto aantekening symbool (Foto aantekening).
  2. Om de foto's en video's in de foto viewer te openen, selecteert u een foto.

    3. —Of—

    Selecteer Alles bekijken.

  3. Om door de gekoppelde foto's en video's voor deze aantekening te navigeren, selecteert u Vorig item symbool (Vorige) of Volgend item symbool (Volgende).

    4. Om een gekoppelde video te bekijken, moet u Downloaden symbool (Downloaden) selecteren om de video eerst te downloaden.

Meerdere aantekeningen kunnen aan hetzelfde item gekoppeld zijn, maar een aantekening kan maar aan één item tegelijk gekoppeld zijn. Om aan een ander item te koppelen, moet u het oorspronkelijke item eerst ontkoppelen.

Wanneer u een ge-uploade foto of een foto uit het systeem voor bestandsbeheer koppelt, wordt de foto ook beschikbaar in de Foto's module. Nadat de gekoppelde foto verwerkt is, wordt die in de foto viewer weergegeven wanneer u hem opent.

  • In het Koppelingen paneel kunt u items ook aan de tekening zelf koppelen.
    • Koppelingen paneel
  • U kunt .exe, .dll, .js, .php, .aspx, .html, .htm en .svg bestanden niet uploaden en koppelen.
  1. Selecteer de aantekening en selecteer daarna Koppelen symbool (Koppelen) in het Aantekening menu.
  2. GeslotenUpload en koppel een bestand.
    1. Selecteer Bestand uploaden.
    2. Sleep het bestand naar het dialoogvenster Bestand uploaden, of blader naar het bestand.

      3. Het snelle upload bestand wordt ge-upload naar de map die in de record instellingen is vermeld.

      • Ge-uploade foto's zijn ook beschikbaar in de Foto's module.
      • Ge-uploade PDF's worden geopend in de alleen-lezen modus in de PDF viewer totdat u de/het Snippet-Item-Lower opslaat.

    —Of—

    GeslotenSelecteer een bestand in de Bestanden bibliotheek.

    1. Selecteer Bestanden bibliotheek.
    2. Navigeer naar het bestand.
    3. Selecteer het keuzevakje van het bestand en selecteer daarna Koppelen symbool (Koppelen).
  3. Om de/het gekoppelde Snippet-Item-Cap uit te sluiten van door het systeem gegenereerde meldingen en van de lijst van bijlagen die kunnen worden ingebed in rapporten in het dialoogvenster Rapport afdrukken, zet u de wisseloptie Opnemen in e-mail en rapporten in het Koppelingen paneel uit.
    4. Meldingen

    Als de e-mail melding een rapport met koppelingen bevat, is de/het gekoppelde Snippet-Item-Cap nog steeds opgenomen in het rapport.

  1. Selecteer de aantekening en selecteer daarna Koppelen symbool (Koppelen) in het Aantekening menu.
  2. Selecteer Tekening en selecteert daarna de tekening serie.

    3. Revisies met dezelfde groep en nummer waarden behoren tot dezelfde tekening serie.

  3. Selecteer de actuele versie of een specifieke revisie van de tekening serie.
    • Actuele versie: de koppeling verwijst altijd naar de actuele gepubliceerde versie en wordt bijgewerkt wanneer er een nieuwe revisie wordt gepubliceerd.
    • Specifieke revisie: de koppeling verwijst altijd naar de geselecteerde revisie.
    Lijst van tekeningen

    Een tekening kan niet aan zijn eigen revisies worden gekoppeld.

  4. Om de/het gekoppelde Snippet-Item-Cap uit te sluiten van door het systeem gegenereerde meldingen en van de lijst van bijlagen die kunnen worden ingebed in rapporten in het dialoogvenster Rapport afdrukken, zet u de wisseloptie Opnemen in e-mail meldingen in het Koppelingen paneel uit.
    5. Meldingen

    Als de e-mail melding een rapport met koppelingen bevat, is de/het gekoppelde Snippet-Item-Cap nog steeds opgenomen in het rapport.

  1. Selecteer de aantekening en selecteer daarna Koppelen symbool (Koppelen) in het Aantekening menu.
  2. Om met de actuele versie van een gepubliceerde specificatie te koppelen, selecteert u Specificaties > Specificatie.

    3. —Of—

    Om met een specificatie set te koppelen, selecteert u Specificaties > Specificatie set.

  3. Selecteer een specificatie of specificatie set.

    4. Een aantekening wordt automatisch openbaar nadat die aan een specificatie of specificatie set is gekoppeld.

  1. Selecteer de aantekening en selecteer daarna Koppelen symbool (Koppelen) in het Aantekening menu.
  2. Selecteer Record en selecteer daarna het record type.

    3. Record typen worden beschikbaar gesteld voor koppelen in de instellingen.

  3. GeslotenMaak of kopieer een record en koppel ermee.
    1. Selecteer Aanmaken.

      2. —Of—

      Selecteer Kopiëren en selecteer daarna een record.

      De opties Aanmaken en Kopiëren zijn alleen beschikbaar als u het recht hebt om dit record type aan te maken. Budget items kunnen echter alleen in het budget raster worden aangemaakt.

    2. Voer de record gegevens in en selecteer Opslaan.

      3. Om nog een record aan te maken, kunt u Opslaan + nog een toevoegen selecteren. Nadat u die record hebt opgeslagen, is die aan de tekening zelf gekoppeld.

    —Of—

    Selecteer een bestaande record in de lijst.

    • Een aantekening wordt automatisch openbaar nadat die aan een record is gekoppeld.
    • BCM records zijn niet beschikbaar voor koppelen aan aantekeningen, maar u kunt ze wel koppelen aan de tekening in het Koppelingen paneel.
    • Als u met of vanuit een controlelijst koppelt, gaat de koppeling naar de geselecteerde revisie, ook als een andere revisie later aangemaakt is.
    • Als u met een nieuwe verzending koppelt, kunt u een rapport voor deze/dit Snippet-Item-Lower opnemen.
    • Als u het functie recht voor toekomstige dagrapporten niet hebt, kunt u alleen dagrapporten voor de datum van vandaag aanmaken, op basis van de tijdzone in uw profiel, of eerder.
  1. Selecteer de aantekening en selecteer daarna Koppelen symbool (Koppelen) in het Aantekening menu.
  2. Selecteer Connect model venster.
  3. Selecteer een Trimble Connect project.
    4. Lijst voor selecteren van een Trimble Connect project
  4. Selecteer een model venster.
  1. Selecteer de aantekening en selecteer daarna Koppelen symbool (Koppelen) in het Aantekening menu.
  2. Selecteer Web link.
  3. Voer de beschrijving en URL in en selecteer Klaar.
  1. Selecteer een foto aantekening (Foto aantekening symbool).
  2. In het Aantekening menu selecteert u Plus symbool (Foto's toevoegen).
  3. Blader naar en selecteer een of meer foto's of video's op uw computer.
    • De ondersteunde afbeelding typen zijn .bmp, .heic, .heif, .jpeg, .jpg, .png, .tif en .tiff. Nadat u .heic of .heif bestanden hebt ge-upload, worden ze naar .jpeg bestanden geconverteerd.
    • De ondersteunde video typen zijn .mov, .mp4 en .webm.
    • Nadat u de tekening hebt opgeslagen, zijn de gekoppelde foto's beschikbaar in de Foto's module en zijn de gekoppelde video's beschikbaar in het systeem voor bestandsbeheer.
    • Als u geen enkele foto of video aan de foto aantekening koppelt, wordt de aantekening automatisch verwijderd wanneer u de tekening opslaat.

U kunt gekoppelde items in het Koppelingen paneel wijzigen. Als u een gekoppelde foto in de foto viewer wijzigt, worden de wijzigingen gesynchroniseerd met de foto in het systeem voor bestandsbeheer. Wijzigingen in de foto in het systeem voor bestandsbeheer worden echter niet gesynchroniseerd met de foto in de Foto's module.

  1. In het Koppelingen paneel selecteert u op het item Meer symbool (Meer) > Hernoemen.

    2. —Of—

    Selecteer de bestandsnaam op het item.

  2. Wijzigen de bestandsnaam.
  3. Druk op Enter, of selecteer iets buiten het veld.
  1. In het Koppelingen paneel selecteert u onder de miniatuur van het bestand Wijzigen symbool (Wijzigen).
  2. Voer de beschrijving van het bestand in.
  3. Druk op Enter, of selecteer iets buiten het veld.
  • Op het tabblad Bestanden van het Koppelingen paneel selecteert u het sleephandvat van het bestand en daarna verplaatst u het naar een andere positie.

    • De sleephandvatten zijn alleen beschikbaar als de bestanden niet door zoektermen gefilterd zijn.

    Sleephandvat aan gekoppeld bestand

U kunt items die aan een Snippet-Item-Lower gekoppeld zijn downloaden.

  1. Op het tabblad Bestanden selecteert u het keuzevakje (Geselecteerd keuzevakje symbool) van de items.

    2. —Of—

    Selecteer het keuzevakje (Geselecteerd keuzevakje symbool) van één item en selecteer daarna het keuzevakje Alles selecteren.

    Het keuzevakje is alleen beschikbaar voor items die kunnen worden gedownload.

  2. Boven aan het Koppelingen paneel selecteert u Downloaden symbool (Downloaden).

    3. De bestanden worden in een ZIP map gedownload.

    Als u maar één item wilt downloaden, kunt u in plaats daarvan Downloaden symbool (Downloaden) op het tabblad of in het vak selecteren.

  1. Op het tabblad Ontwerpen selecteert u het keuzevakje (Geselecteerd keuzevakje symbool) van de tekeningen

    2. —Of—

    Selecteer het keuzevakje (Geselecteerd keuzevakje symbool) van één item en selecteer daarna het keuzevakje Alles selecteren.

  2. Boven aan het Koppelingen paneel selecteert u Downloaden symbool (Downloaden).

    3. Als u maar één tekening wilt downloaden, kunt u in plaats daarvan Downloaden symbool (Downloaden) op het tabblad of in het vak selecteren.

  3. In het dialoogvenster Downloaden stelt u de download opties in.
    • Inhoud: selecteer het voorblad.
    • Openbare aantekeningen: alle openbare aantekeningen opnemen of uitsluiten.
    • Privé aantekeningen: uw privé aantekeningen opnemen of uitsluiten.
    • Als-gebouwd: Records, specificatie sets, tekeningen, specificaties, modellen, URL's en bestanden die aan de aantekeningen gekoppeld zijn opnemen.

      • Als u maar één tekening downloadt, worden de gekoppelde tekeningen ervan niet opgenomen, dus moet u de gekoppelde tekeningen selecteren als onderdeel van de download.

    • Downloaden als: als er meerdere tekeningen zijn geselecteerd, één .pdf bestand met alle tekeningen downloaden, of een .pdf bestand voor elke tekening downloaden. Als de wisseloptie Als-gebouwd ingeschakeld is, worden de bestanden in een ZIP map gedownload.
    • Bestandsnaam: de bestandsnaam wijzigen.
  4. Selecteer Downloaden.
  5. Om ervoor te zorgen dat de gekoppelde aantekeningen werken in de gedownloade tekening, extraheert u de bestanden uit de ZIP map.

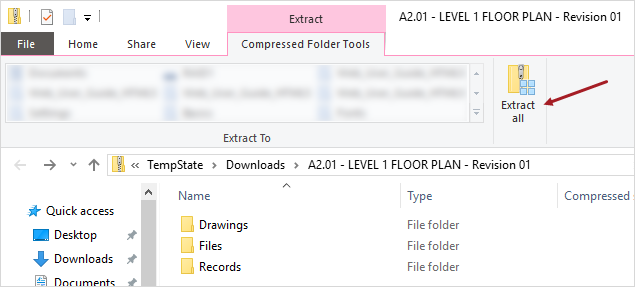

    6. Bestanden extraheren

    Bestanden extraheren in bestandsverkenner

  6. Open een tekening in een PDF lezer en selecteer daarna een aantekening om het gekoppelde item te openen.

    7. Wanneer u de gedownloade tekening in een browser opent, werken de aantekening koppelingen niet.

U kunt een gekoppeld item uit de/het Snippet-Item-Lower verwijderen op de volgende manieren:

  • Verwijder het item uit het Koppelingen paneel. De koppeling wordt verwijderd, maar het item blijft aanwezig in ProjectSight.
  • Verwijder het item uit een aantekening. De koppeling wordt alleen uit die aantekening verwijderd. Als het item aan andere aantekeningen of aan de/het Snippet-Item-Lower zelf gekoppeld is, blijft het in het Koppelingen paneel aanwezig.
  • Verwijder het gekoppelde item uit ProjectSight. Het item verschijnt niet meer in het Koppelingen paneel van een Snippet-Item-Lower waaraan het gekoppeld was.
  1. In het paneel Koppelingen selecteert u Plus symbool (Koppelingen toevoegen).

    2. De lijst In behandeling verschijnt onder aan de popover Koppeling toevoegen.

  2. Rechts van de item selecteert u Verwijderen symbool (Verwijderen).
  • In het Koppelingen paneel selecteert u op het gekoppelde item Meer symbool (Meer) > Verwijderen.

    • —Of—

    In de/het Snippet-Item-Lower selecteert u Ontkoppelen symbool (Ontkoppelen) in het menu Aantekening.
