Aantekeningen

U kunt aantekeningen voor notities en voor koppeling items aan specifieke gedeelten van een tekening toevoegen. Wanneer u een aantekening toevoegt, wordt die automatisch privé (alleen zichtbaar voor u). U kunt hem echter ook openbaar maken, zodat hij beschikbaar is voor andere personen.

U voegt tekst aantekeningen toe aan een tekening om wat ruwe notities vast te leggen. Later bewerkt u de ruwe notities en voegt u aantekeningen toe die aan bijbehorende bestanden zijn gekoppeld. Daarna maakt u de aantekeningen openbaar, zodat andere projectleden ze ook kunnen bekijken.

Als er een nieuwe revisie is gepubliceerd, worden alleen de aantekeningen van de meest recente revisie opgenomen. Als u aantekeningen aan een oude revisie toevoegt nadat er een nieuwe gepubliceerd is, worden die niet naar de actuele versie gekopieerd.

  1. Als het paneel Lagen gesloten is, selecteert u Lagen symbool (Lagen) op de navigatie werkbalk.
  2. Zorg ervoor dat de wisseloptie Aantekeningen tonen ingeschakeld is.
  3. Om de openbare of privé aantekeningen te verbergen, zet u de wisseloptie Openbare aantekeningen weergeven of Privé aantekeningen weergeven uit.
  4. In het Records gedeelte filtert u de aantekeningen op basis van gekoppelde records.
    • Record typen: de record typen waar u toegang tot hebt.
    • Status: de statussen voor de record typen waar u toegang tot hebt. Deze lijst wordt gefilterd op basis van de geselecteerde record typen.
    • Toegewezen aan contact: de project contacten met open toewijzingen voor gekoppelde records die niet vergrendeld zijn.
    • Toegewezen aan bedrijf: de bedrijven van de project contacten met open toewijzingen voor gekoppelde records die niet vergrendeld zijn.
  5. In het gedeelte Aantekeningen filtert u de aantekeningen op hun eigenschappen.
    • Type: de typen aantekeningen.
    • Kleur: de omtrek- en vulkleuren van de Aantekening werkbalk en het Aantekening menu. Als de omtrek- en vulkleuren van een aantekening verschillend zijn, wordt de aantekening weergegeven wanneer u een van beide kleuren selecteert,
    • Gemaakt door: de gebruikers die aantekeningen hebben toegevoegd die zichtbaar zijn voor u. Uw naam wordt opgenomen, ook al hebt u nog geen aantekeningen toegevoegd.
  6. Om de labels van gekoppelde records te verbergen, zet u de wisseloptie Aantekening labels weergeven uit.
  7. Om de gekoppelde of niet-gekoppelde aantekeningen te verbergen, zet u de wisseloptie Gekoppelde aantekeningen weergeven of Niet-gekoppelde aantekeningen weergeven uit.
  8. Om de maatvoering aantekeningen te verbergen, zet u de wisseloptie Maatvoering weergeven uit.

    9. Als u de wisseloptie Maatvoering weergeven aan zet en de maatvoering aantekeningen niet verschijnen, controleert u het Type filter. Om de maatvoering aantekeningen zichtbaar te maken, moet u zorgen dat er geen typen geselecteerd zijn, of selecteer het keuzevakje Maatvoering.

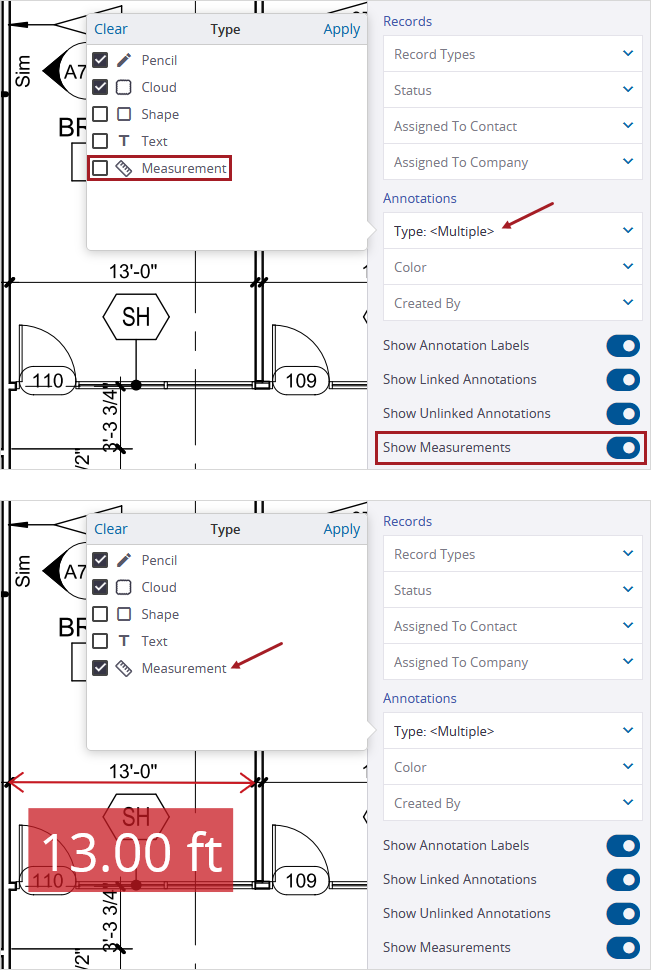

    Maatvoering filters
  • Een aantekening moet aan alle geselecteerde filters voldoen om zichtbaar te zijn in de tekening.
  • Als u een of meer filters selecteert in het gedeelte Records, worden aantekeningen die niet gekoppeld zijn of aan andere items zoals tekeningen gekoppeld zijn, verborgen.
  • De geselecteerde filters worden toegepast wanneer er nieuwe aantekeningen worden toegevoegd of gekoppelde records worden bijgewerkt. Als een aantekening verdwijnt, kunt u Toegepaste filters verwijderen selecteren om alle aantekeningen te zien.
  • Alle items in het Koppelingen paneel zijn beschikbaar, zelfs wanneer de gekoppelde aantekeningen verborgen zijn.
  • De geselecteerde filters worden nog steeds toegepast wanneer u Vorig item symbool (Vorige) of Volgend item symbool (Volgende) selecteert om naar een andere tekening te navigeren.
  • Onder aan de tekening selecteert u Toegepaste filters verwijderen.

    • —Of—

    In het paneel Lagen selecteert u Filters resetten.

De zichtbaarheid van een aantekening is afhankelijk van wie de aantekening heeft toegevoegd, of die openbaar of privé is en waaraan die is gekoppeld. U kunt een aantekening zien als:

  • Het een aantekening is die u hebt toegevoegd aan de tekening.
  • Het een niet-gekoppelde openbare aantekening is.
  • Het een openbare aantekening is, die is gekoppeld aan een item waar u toegang tot hebt.
  • Het een foto aantekening is, die altijd openbaar is.

In een tekening ziet u de volgende aantekeningen:

  • Een privé aantekening die u toegevoegd en aan een bestand gekoppeld hebt.
  • Een openbare aantekening die een andere gebruiker heeft toegevoegd en gekoppeld aan een VAB waar u toegang tot hebt.

De volgende aantekeningen kunt u niet zien:

  • Een privé aantekening die een andere gebruiker heeft toegevoegd.
  • Een openbare aantekening die is gekoppeld aan een concept record aangemaakt door een andere gebruiker.
  1. Selecteer de aantekening.
  2. In het Aantekening menu zet u de wisseloptie Openbaar aan of uit.
    • Openbare aantekening symbool (Openbaar)
    • Privé aantekening symbool (Privé)

Als u niet het recht hebt om openbare aantekeningen aan te maken en te wijzigen, kunt u uw eigen aantekeningen openbaar maken, door die te koppelen aan een record, specificatie of specificatie set. Om de aantekening weer privé te maken, ontkoppelt u het item.

De Aantekeningen werkbalk bevat de gereedschappen voor het toevoegen en een stijl geven van aantekeningen. Bij stijl gereedschappen met meerdere opties toont de knop het meest recent gebruikte. Wanneer u een aantekening op de tekening selecteert, toont de werkbalk de stijl opties die ervoor zijn gebruikt.

De geselecteerde stijl opties, zoals de kleur en randbreedte, gelden voor nieuwe aantekeningen die u toevoegt. U kunt ook de aantekening een stijl geven nadat u die hebt toegevoegd.

Standaard knop Naam Gereedschap type Beschrijving
Potlood aantekening symbool Potlood Aantekening Een lijn, rechte lijn of pijl uit de vrije hand tekenen.
Wolk aantekening symbool

Wolk

 Aantekening Een wolk vorm tekenen.
Rechthoek aantekening symbool Vorm Aantekening Een rechthoek, cirkel of polygoon vorm tekenen.
Koppeling aantekening symbool Koppeling Aantekening Een aantekening met een vooraf gedefinieerde vorm toevoegen, die wordt gekoppeld aan een record, tekening of bestand.

Voor meer informatie over het koppelen met aantekeningen, zie Koppelingen.
Tekst aantekening symbool Tekst Aantekening Een tekstvak tekenen en tekst invoeren.
Foto aantekening symbool Photo Aantekening Een foto aantekening toevoegen en meerdere foto's en video's koppelen.
Kleur symbool Kleur Stijl De kleur instellen voor de tekst, lijn of rand, en vulling (achtergrond).

Dit gereedschap is niet geschikt voor snelkoppeling aantekeningen en foto aantekeningen.
Transparantie symbool Transparantie Stijl Bij lijn aantekeningen kunt u de transparantie van de lijn instellen.

Bij wolk en vorm aantekeningen kunt u de transparantie van de achtergrond vulkleur instellen.
Lijnbreedte symbool Lijnbreedte Stijl De breedte van een lijn aantekening of voor de lijn rond een aantekening instellen.
Lettergrootte symbool Lettergrootte Stijl De lettergrootte instellen.
Meting symbool Meting Aantekening Een meting aantekening voor afstand, omtrek of oppervlakte toevoegen.

Nadat u een aantekening hebt toegevoegd, kunt u die wijzigen of aan een item koppelen.

U kunt aantekeningen niet kopiëren en plakken.

  1. Op de Aantekening werkbalk selecteert u de stijl gereedschappen.
  2. Selecteer Potlood aantekening symbool en selecteer daarna een gereedschap.
    3. Knop Naam Beschrijving
    Lijn vrije hand aantekening symbool Potlood Lijn uit de vrije hand
    Markeerstift vrije hand aantekening symbool Markeerstift Transparante vrije hand lijn
    Rechte lijn aantekening symbool Lijn Rechte lijn
    Pijl aantekening symbool Pijl Rechte pijl
    Meerpuntslijn aantekening symbool Meerpuntslijn Reeks verbonden rechte lijnen
  3. Om de aantekening te tekenen, gaat u op één van de volgende manieren te werk:
    • Potlood vrije hand aantekening symbool (Potlood) of Markeerstift vrije hand aantekening symbool (Markeerstift): selecteer de tekening en teken de lijn. Er is een korte vertraging voordat de aantekening wordt gemaakt, zodat u meerdere lijnen kunt tekenen.
      • Voorbeeld van aantekening met meer lijnen
    • Rechte lijn aantekening symbool (Lijn) of Pijl aantekening symbool (Pijl): selecteer de tekening en teken de lijn. Om de lijn aan te passen, selecteert en verplaatst u een eindpunt.
    • Meerpuntslijn aantekening symbool (Meerpuntslijn): Geslotenteken de eerste lijn en voeg daarna de verbonden lijnen toe.
      1. Om de eerste lijn te tekenen, selecteert u de tekening, tekent u de lijn en daarna selecteert u opnieuw voor het eindpunt.
      2. Voor elke verbonden lijn selecteert u voor het eindpunt.
      3. Om de aantekening te voltooien, dubbelklikt u voor het eindpunt.

    Om een rechte lijn in een hoek van 0, 45 of 90 graden te tekenen, houdt u de Shift toets ingedrukt terwijl u de lijn, pijl of meerpuntslijn tekent.

  1. Op de Aantekening werkbalk selecteert u de stijl gereedschappen.
  2. Selecteer Wolk aantekening symbool of Rechthoek aantekening symbool en selecteer daarna een vorm.
    3. Knop Naam Beschrijving
    Wolk aantekening symbool Wolk Rechthoekige wolk
    Aangepaste wolk aantekening symbool Aangepaste wolk Door gebruiker gedefinieerde wolk
    Rechthoek aantekening symbool Rechthoek Rechthoek vorm
    Cirkel aantekening symbool Cirkel Ronde vorm
    Aangepaste vorm aantekening Aangepaste vorm Door gebruiker gedefinieerde vorm
  3. Om de aantekening te tekenen, gaat u op één van de volgende manieren te werk:
    • Wolk aantekening symbool (Wolk), Rechthoek aantekening symbool (Rechthoek) of Cirkel aantekening symbool (Cirkel): selecteer de tekening en beweeg de aanwijzer om de vorm te tekenen.
    • Aangepaste wolk aantekening symbool (Aangepaste wolk) of Aangepaste vorm aantekening (Aangepaste vorm): Geslotenteken de eerste zijde en voeg daarna de andere zijden toe..
      1. Voor de eerste zijde selecteert u de tekening , tekent u de zijde en daarna selecteert u opnieuw voor het eindpunt.
      2. Voor elke extra zijde tekent u de zijde en selecteer daarna voor het eindpunt.
      3. Om de aantekening te voltooien, dubbelklikt u voor het eindpunt.
  1. Op de Aantekeningen werkbalk selecteert u Koppeling gereedschap symbool en daarna selecteert u een item type.
    2. Knop Item type Vooraf gedefinieerde vorm
    VAB aantekening symbool RFI Rode wolk
    Issue aantekening symbool Issue Blauwe rechthoek
    Opname aantekening symbool Opname Rode locatieprikker (grootte kan niet veranderd en niet geroteerd)
    De middenkleur van de aantekening geeft de status van de gekoppelde record aan.
    Tekening aantekening symbool Drawing Blauwe cirkel
    Model aantekening symbool Model venster Blauwe cirkel
    Bestand aantekening symbool File Blauwe cirkel
    • U ziet alleen de item typen waar u toegang tot hebt.
    • Als een record gekoppeld is, wordt er een label met het record type en nummer onder de aantekening weergegeven.
      • I: Issues
      • OP: Opnamen
      • VAB: Vragen-Antwoorden-Besluiten

      De afkortingen kunnen ook worden gewijzigd in de nomenclatuur.

    • Als er een nieuwe tekening revisie is gepubliceerd, toont de nieuwe revisie de koppeling naar de record. De record toont echter geen koppeling naar de nieuwe revisie.
  2. Om een opname aantekening toe te voegen, selecteert u de tekening.

    3. —Of—

    Voor de andere aantekeningen selecteert en tekent u de vorm.

  3. Selecteer het te koppelen item.

    4. —Of—

    Voor een record koppeling aantekening maakt, kopieert of selecteert u een record.

    De opties Aanmaken en Kopiëren zijn alleen beschikbaar als u het recht hebt om dit record type aan te maken.

  1. Op de Aantekening werkbalk selecteert u de stijl gereedschappen.
  2. Selecteer Tekst aantekening symbool (Tekst).
  3. Om het tekstvak te tekenen, selecteert u de tekening en beweegt u de aanwijzer.
  4. Dubbelklik op het tekstvak en typ daarna de tekst.
  5. Om te voltooien, selecteert u iets buiten het tekstvak.
  1. Op de Aantekeningen werkbalk selecteert u Foto aantekening symbool (Foto).
  2. Om de foto aantekening op de tekening te plaatsen, selecteert u de tekening.
  3. In het Aantekening menu selecteert u Uploaden van computer.
  4. Blader naar en selecteer een of meer foto's of video's op uw computer.
    • De ondersteunde afbeelding typen zijn .bmp, .heic, .heif, .jpeg, .jpg, .png, .tif en .tiff. Nadat u .heic of .heif bestanden hebt ge-upload, worden ze naar .jpeg bestanden geconverteerd.
    • De ondersteunde video typen zijn .mov, .mp4 en .webm.
    • Nadat u de tekening hebt opgeslagen, zijn de gekoppelde foto's beschikbaar in de Foto's module en zijn de gekoppelde video's beschikbaar in het systeem voor bestandsbeheer.
    • Als u geen enkele foto of video aan de foto aantekening koppelt, wordt de aantekening automatisch verwijderd wanneer u de tekening opslaat.
  1. Als de kalibratie nog niet is ingesteld, kalibreert u de tekening.
  2. Teken de meting.
  3. Wijzig de schaal voor de meting.
  4. Koppel een item aan de meting.

U kunt notities en antwoorden aan aantekeningen toevoegen.

  • Op de werkbalk selecteert u Opmerkingen symbool (Opmerkingen).
  1. In het gedeelte Opmerkingen selecteert u Filteren en daarna selecteert u de filters.
  2. Selecteer Toepassen.
  • In het Opmerkingen paneel selecteert u een optie:
    • Positie: de notities sorteren in de volgorde (boven naar onder) waarin ze in de/het Snippet-Item-Lower verschijnen.
    • Datum aangemaakt: de notities sorteren op de datum waarop ze zijn gemaakt.
    • Datum gewijzigd: de notities en antwoorden sorteren op de datum waarop ze zijn gewijzigd.
    • Status: de notities sorteren op de status.
    • Auteur: de notities sorteren op de naam van de auteur.
    • Type: de notities sorteren op het type aantekening.
    • Kleur: de notities sorteren op de aantekening kleur.
  1. In de/het Snippet-Item-Lower selecteert u een aantekening..
  2. Op de werkbalk selecteert u vraag_antwoord (Opmerkingen).
  3. Voer in het paneel Opmerkingen een notitie in voor de geselecteerde aantekening.
  1. In het paneel Opmerkingen selecteert u de notitie.
  2. Rechtsboven in de notitie selecteert u het status symbool en daarna selecteert u een status.
    3. Status instellen
  1. In het paneel Opmerkingen selecteert u de notitie.
  2. Voer uw opmerking in het antwoordveld in en selecteer vervolgens Posten (Posten).
  1. In het paneel Opmerkingen selecteert u de notitie.
  2. Selecteer in uw antwoord Notities paneel > Wijzigen of Verwijderen.
    • U kunt de eerste notitie van een aantekening alleen wijzigen, maar niet verwijderen.
    • Als u het recht hebt om notities en antwoorden voor openbare aantekeningen toe te voegen en te wijzigen, kunt u de eerste notitie die u of een andere gebruiker heeft toegevoegd wijzigen. Anders kunt u alleen de eerste notitie die u zelf hebt toegevoegd wijzigen.
    • U kunt alleen uw eigen antwoorden op de eerste notitie van een aantekening wijzigen en verwijderen.

U kunt openbare aantekeningen wijzigen als u het recht daarvoor hebt en uw eigen aantekeningen wijzigen.

  • Bij opname aantekeningen heeft de geselecteerde aantekening kleur alleen effect op de record label.
    • Aantekening gekoppeld aan opname
  • Standaard hebben bijschrift aantekeningen geen rand of vulling. U kunt (lijn / rand grootte) of Transparantie symbool (vulling transparantie) op de Aantekening werkbalk selecteren om die toe te voegen.
  1. Selecteer de aantekening.
  2. In het menu Aantekening selecteert u Stijl knop in Aantekening menu (Stijl).
  3. In het menu Aantekening selecteert u Stijl knop in Aantekening menu (Stijl).
  4. Ga op één van de volgende manieren te werk:
    • Om de kleur van de aantekening te veranderen, selecteert u een kleur. Afhankelijk van het type aantekening kunt u een kleur kiezen op de tabbladen Tekst, Lijnbreedte en Vulling.
      • Tabbladen voor stijl van aantekeningen

      Stijl tabbladen die beschikbaar kunnen zijn voor een aantekening

    • Afhankelijk van het type aantekening kunt u opties in verschillende secties instellen, zoals Tekst stijl.
    • Om de transparantie van een aantekening aan te passen, selecteert en beweegt u de schuifregelaar Transparantie.
    • Om de lijnbreedte van een aantekening aan te passen, selecteert en beweegt u de schuifregelaar Lijnbreedte.
    • Om de tekst van een aantekening aan te passen, wijzigt u de opties op het tabblad Tekst.
    • Om de lijnstijl van een vorm aantekening te wijzigen, selecteert u en optie in de lijst Stijl.
      • Lijnstijl
  1. Selecteer de aantekening.
  2. Om de aantekening te verplaatsen, selecteert en sleept u het midden ervan.
  3. Om de grootte van de aantekening te veranderen, selecteert en sleept u een handgreep.
    4. Aantekening grootte handgreep voorbeeld

    Als een grote aantekening overlapt met een kleinere aantekening, wordt de kleinere aantekening geselecteerd wanneer u in het aantekening gebied klikt. Om de grotere aantekening te selecteren, klikt u op een gedeelte dat niet met de kleinere aantekening overlapt.

  • Selecteer en sleep het aantekening label

    • Wanneer u de aantekening verplaatst, blijft het label op dezelfde plaats.

    Als de aantekening en het label elkaar overlappen, selecteert u de tekst van het label om het te verplaatsen.

U kunt openbare aantekeningen verwijderen als u het recht daarvoor hebt en uw eigen aantekeningen verwijderen.

  • Als u een foto aantekening verwijdert, blijven de gekoppelde foto's beschikbaar in het Foto's gedeelte en blijven de gekoppelde video's beschikbaar in het systeem voor bestandsbeheer.
  • Als u alle foto's en video's die aan een foto aantekening gekoppeld zijn verwijdert, wordt de aantekening verwijderd wanneer u de tekening opslaat.
  1. Selecteer de aantekening.
  2. In het menu Aantekening selecteert u Verwijderen symbool (Verwijderen).

    3. —Of—

    Druk op de toets Delete (verwijderen).
