Tekening viewer

De Tekeningen module bevat de gepubliceerde tekeningen die u kunt openen in de tekening viewer. U kunt de tekeningen filteren om de actuele versies weer te geven.

Nadat u een tekening in de tekening viewer hebt geopend, kunt u:

  1. de vorige of volgende tekening Openen.
  2. een andere tekening via het index paneel Openen.
  3. een andere revisie in de tekening serie Openen.
  4. twee tekeningen Vergelijken.
  5. de actuele tekening Downloaden.
  6. in de tekening Zoeken.
  7. notities en antwoorden in het Opmerkingen paneel Bekijken.
  8. tekening details in het Informatie paneel Bekijken of Wijzigen.
  9. tekening aantekeningen in het Lagen paneel Filteren.
  10. de koppeling naar de tekening in het paneel Delen Kopiëren.
  11. de tekening aan records en andere items in het paneel Delen Koppelen.
Tekening viewer werkbalk

In de Tekeningen module is de volgende informatie beschikbaar in elk vak:

  1. Nummer
  2. Titel
  3. Naam tekening set
  4. Totaal aantal revisies

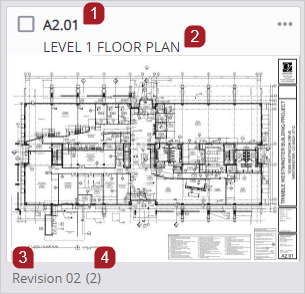

Tekening vak voorbeeld
  • In het project menu selecteert Snippet-module.
  1. In het paneel Zoeken zet u de wisseloptie Onlangs verwerkt aan.

    2. —Of—

    In de lijst Weergave selecteert u Onlangs verwerkt.

    De weergave toont de onlangs verwerkte tekeningen, tekeningen die worden verwerkt en tekeningen die actie vereisen, zoals het toevoegen van ontbrekende informatie.

  2. De weergave Onlangs verwerkt wijzigen.
    1. Wijzig de zoekfilters, groep optie en sorteer optie.
    2. Om de wijzigingen op te slaan de weergave, selecteert u Opslaan symbool (Opslaan).

      3. —Of—

      Om de weergave op de standaard instellingen terug te zetten, selecteert u Vernieuwen symbool (Reset) bij de weergave.

    • Wanneer u tekeningen uploadt in de Tekeningen module, verschijnt de weergave Onlangs verwerkt.
    • U kunt geen rapport aanmaken vanuit de weergave Onlangs verwerkt.
  • Rechtsboven in het venster selecteert u de lijst Sorteren en daarna selecteert u een optie.

    • De tekeningen worden alfanumeriek in oplopende volgorde gesorteerd volgens de geselecteerde optie en vervolgens op nummer.

    Bij sorteren op nummer worden alfanumerieke nummers standaard intelligent gesorteerd. Elke letter en elk cijfer wordt als een segment gezien en elk segment wordt vóór het volgende gesorteerd.

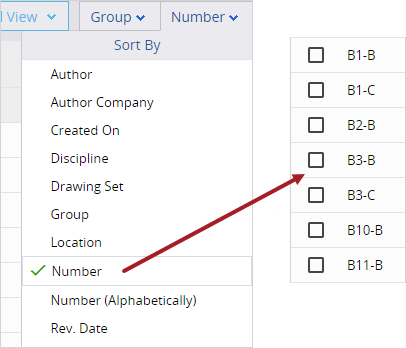

    Sorteren voorbeeld

    Tekeningen intelligent gesorteerd met de Nummer optie

    U kunt ook op nummer sorteren (alfabetisch), waarbij alfanumerieke nummers alfabetisch worden gesorteerd.

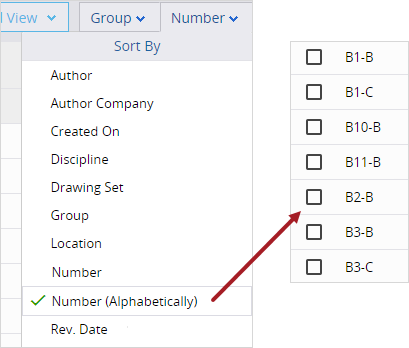

    Sorteren voorbeeld

    Tekening nummers alfabetisch gesorteerd met de Nummer (Alfabetisch) optie

  1. Als het paneel Zoeken gesloten is, selecteert u Zoeken symbool (Zoeken) op de navigatie werkbalk.
  2. De filters instellen.
    • De termen in het zoekveld zijn van toepassing op de tekst binnen de geïndexeerde tekeningen, tekst aantekeningen en de tekstvelden van de tekeningen, inclusief opzoeklijsten, bedrijf en contact velden en aangepaste velden. Wanneer u een tekening vanuit de gefilterde lijst opent, worden de zoektermen gemarkeerd in de tekening.
  3. Om de huidige versie van elke tekening serie te zien, selecteert u Tekening set in het gedeelte Op en daarna selecteert u Actuele set.
  1. Selecteer Specificatie zoeken (Zoeken) op de werkbalk en voer daarna de zoektermen in het veld in.
  2. Om een filter toe te passen, selecteert u het keuzevakje:
    • Hoofdlettergevoelig: zoek treffers met dezelfde hoofdletters/kleine letters.
    • Geheel woord: zoek exacte treffers van de zoekterm.
    • Wanneer u naar de volgende, vorige, of een andere revisie navigeert, blijven de zoektermen toegepast.
    • Als er zoektermen worden gebruikt in het paneel Zoeken van het data venster, worden die zoektermen ook toegepast in het zoekpaneel van de tekening werkbalk. Nadat u een tekening hebt geopend en vervolgens naar een andere tekening navigeert, worden de zoektermen nog steeds toegepast, maar zijn ze niet zichtbaar in het zoekveld.
  1. In de tekening selecteert u op de navigatie werkbalk Delen symbool (Delen).
  2. In het gedeelte Koppeling selecteert u Kopiëren.

    3. De koppeling wordt naar het klembord gekopieerd en is klaar om te delen. U kunt de koppeling bijvoorbeeld in een e-mail plakken.

    • Als ProjectSight geen toegang tot uw klembord heeft, wordt automatisch de hele hyperlink tekst geselecteerd. Daarna kunt u sneltoetsen gebruiken om die te kopiëren en plakken.
    • De ontvanger moet het bijbehorende recht hebben om het item te bekijken of wijzigen.

U kunt ook de tekeningen downloaden, zodat u ze kunt delen met teamleden die geen toegang tot ProjectSight hebben.

U kunt tekeningen bekijken in de tekening viewer.

  1. In de module Tekeningen selecteert u de tekening.

    2. —Of—

    In de tekening selecteert u Meer symbool (Meer) > Volledig formulier openen.

  2. Om de tekening op het volledige scherm te bekijken, selecteert u (Volledig scherm) in de linker benedenhoek.
  3. Navigeer rond de tekening.
    • Om in te zoomen, houdt u de aanwijzer boven de tekening en daarna draait u het muiswiel naar voren.
    • Om uit te zoomen, houdt u de aanwijzer boven de tekening en daarna draait u het muiswiel naar achteren.
    • Om over de tekening te pannen, selecteert en sleept u de tekening.
  4. Om de/het vorige of volgende Snippet-Item-Lower te openen op basis van de lijst toen de/het huidige Snippet-Item-Lower werd geopend, selecteert u Vorig item symbool (Vorige) of Volgend item symbool (Volgende) op de navigatie werkbalk.

    5. Vorig item symbool (Vorige) en Volgend item symbool (Volgende) zijn niet beschikbaar wanneer u de/het Snippet-Item-Lower op een nieuw tabblad opent.

    —Of—

    Selecteer de tekening in het index paneel aan de linkerkant van de tekening viewer.

    • Om het index paneel te openen of sluiten, selecteert u het tekening nummer op de werkbalk.

      • Om het index paneel te sluiten, kunt u ook Tabel X symbool in het paneel selecteren.

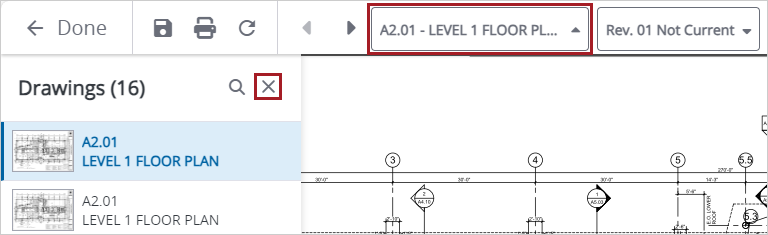

      Koppeling om het tekening index paneel te openen of sluiten
    • Om een tekening op nummer of titel te zoeken, selecteert u Zoeken symbool (Zoeken) en daarna voert u de tekst in de zoekbalk in.
  1. Open de tekening.
  2. Selecteer op de werkbalk het revisienummer en selecteer een revisie.

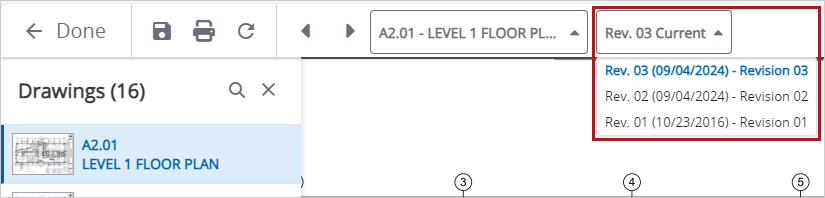

    3. Koppeling om een revisie te selecteren

In het paneel Zoeken van de Tekeningen module kunt u ook een andere tekening set selecteren, om de bijbehorende revisies te bekijken.

Als u de gegevens van de tekening bijwerkt, worden die ook in de tekening set bijgewerkt. U kunt tekening gegevens zoals de titel, discipline en locatie ook batch wijzigen.

Wijzigingen in een oude revisie worden niet automatisch naar de actuele versie gekopieerd.

  1. Open de tekening.
  2. Om het paneel Informatie te openen, selecteert u Info symbool (Informatie) op de navigatie werkbalk.
  3. Wijzig de gegevens van de tekening.

    4. Als u de status in Verouderd verandert, zal de tekening niet meer beschikbaar zijn in de tekening viewer nadat u de tekening hebt opgeslagen en gesloten.

  1. In de module Tekeningen selecteert u de tekeningen.
    1. Om te wisselen naar de modus Selecteren, selecteert u het keuzevakje van een Snippet-Item-Lower.
    2. Om meer Snippet-Item-Lower-Plural te kiezen, selecteert u de gewenste.

      3. —Of—

      Om alle Snippet-Item-Lower-Plural te kiezen, selecteert u het keuzevakje op de werkbalk.

      Alles selecteren keuzevakje

      Om opeenvolgende tekeningen in de lijstweergave te selecteren, selecteert u een tekening en vervolgens houdt u Shift ingedrukt en selecteert u nog een tekening in de lijst.

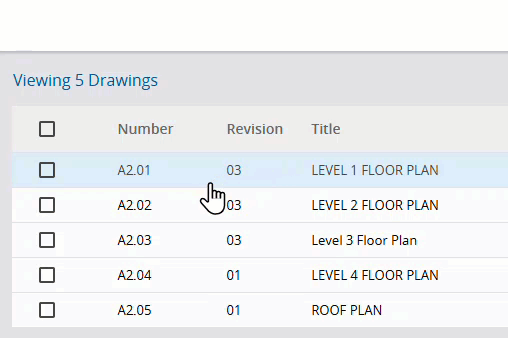

      Meerdere tekeningen selecteren

      Meerdere tekeningen selecteren met Shift+Klik

  2. Op de navigatie werkbalk selecteert u Wijzigen symbool (Wijzigen).
  3. Om het bewerkingsgebied in het dialoogvenster te maximaliseren, selecteert u Maximaliseren van dialoogvenster (Maximaliseren).
  4. In het dialoogvenster Eigenschappen wijzigen wijzigt u de gegevens van de tekening.
    • Om de datum van vandaag toe te voegen in een Rev. datum cel, selecteert u de cel en drukt op Ctrl+D. De datum wordt bijgewerkt nadat u buiten de cel hebt geklikt.
    • Om waarden omlaag in de kolom Rev. datum te kopiëren, selecteert u de cel met de te kopiëren datum, drukt u op Esc zodat die niet gemarkeerd is en drukt u vervolgens op Ctrl+Pijl omlaag.
    • Om waarden omlaag in de kolom Discipline of Locatie te kopiëren, moet u zorgen dat de cel geselecteerd maar de keuzelijst gesloten is en vervolgens op Ctrl+Pijl omlaag drukken.
    • Om een wijziging ongedaan te maken terwijl de cel geselecteerd is, drukt u op Esc.

    Het revisienummer moet uniek zijn in de tekening serie.

  5. Selecteer Opslaan.

Als u de tekening details of aantekeningen hebt bijgewerkt, slaat u de tekening op. Uw wijzigingen worden automatisch opgeslagen als u naar de/het vorige of volgende Snippet-Item-Lower navigeert.

  • Om de/het Snippet-Item-Lower geopend te houden, selecteert u Opslaan symbool (Opslaan).

    • —Of—

    Om de/het Snippet-Item-Lower te sluiten, selecteert u Pijl terug (Opslaan).

U kunt tekeningen en hun aantekeningen downloaden met een optioneel voorblad, zodat u ze met uw teamleden kunt delen. Als u de optie Als-gebouwd selecteert, kunt u items opnemen die zijn gekoppeld aan de zichtbare aantekeningen. Wanneer u een aantekening in de gedownloade tekeningen selecteert, wordt het gekoppelde item geopend.

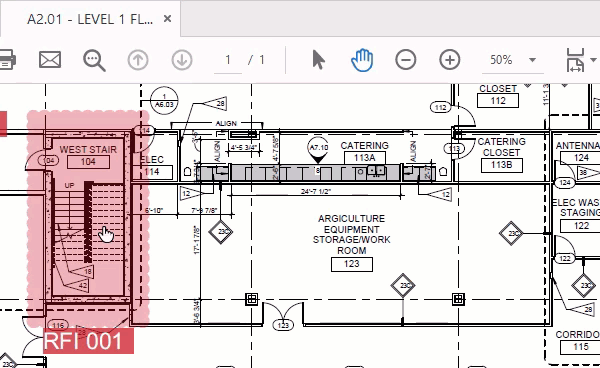

Aantekening koppeling voorbeeld

Een record openen die is gekoppeld aan een aantekening in de gedownloade tekeningen

De volgende gekoppelde items kunnen worden opgenomen in de ZIP map als u de Als-gebouwd opties selecteert:

  • Gekoppelde records: het standaard rapport wordt gegenereerd voor elke record of specificatie set en opgenomen in de Records map.
  • Hyperlinked ontwerpen en URL's: gekoppelde tekeningen worden opgenomen in de Tekeningen map en gekoppelde specificaties worden opgenomen in de Specificaties map. In het gedownloade item kunt u de aantekening selecteren om de gekoppelde tekening, het model, de specificatie of URL te openen.

    • U moet de gekoppelde tekening selecteren als onderdeel van de download. Anders wordt de gekoppelde aantekening niet weergegeven in de gedownloade tekening en wordt de gekoppelde tekening niet opgenomen in de ZIP map.

  • Bestanden (gekoppelde bestanden en foto's): de gekoppelde bestanden worden opgenomen in de Bestanden map.

Als u een groot aantal als-gebouwd items wilt downloaden, kunt u de project export functie gebruiken. Wanneer de export voltooid is, ontvangt u een e-mail koppeling om die te downloaden.

  1. Open de tekening.
  2. om de aantekeningen die in de gedownloade tekening aanwezig zijn te filteren, stelt u de filters in in het paneel Lagen.
  3. Op de navigatie werkbalk selecteert u Downloaden symbool (Downloaden).
  4. In het dialoogvenster Downloaden stelt u de download opties in.
    • Inhoud: selecteer het voorblad.
    • Openbare aantekeningen: alle openbare aantekeningen opnemen of uitsluiten.
    • Privé aantekeningen: uw privé aantekeningen opnemen of uitsluiten.
    • Als-gebouwd: Gekoppelde tekeningen, specificaties, modellen, URL's en bestanden alsmede rapporten voor gekoppelde records en specificatie sets opnemen.

      • Als u maar één tekening downloadt, worden de gekoppelde tekeningen ervan niet opgenomen.

    • Bestandsnaam: de bestandsnaam wijzigen.
  5. Selecteer Downloaden.
  6. Om ervoor te zorgen dat de gekoppelde aantekeningen werken in de gedownloade tekening, extraheert u de bestanden uit de ZIP map.
    7. Bestanden extraheren

    Bestanden extraheren in bestandsverkenner

  7. Open een tekening in een PDF lezer en selecteer daarna een aantekening om het gekoppelde item te openen.

    8. Wanneer u de gedownloade tekening in een browser opent, werken de aantekening koppelingen niet.

  1. In de Tekeningen module selecteert u de keuzevakjes van de gewenste tekeningen.
  2. Op de navigatie werkbalk selecteert u Downloaden symbool (Downloaden).
  3. In het dialoogvenster Downloaden stelt u de download opties in.
    • Inhoud: selecteer het voorblad.
    • Openbare aantekeningen: alle openbare aantekeningen opnemen of uitsluiten.
    • Privé aantekeningen: uw privé aantekeningen opnemen of uitsluiten.
    • Als-gebouwd: gekoppelde tekeningen, specificaties, modellen, URL's en bestanden alsmede rapporten voor gekoppelde records en specificatie sets opnemen.
    • Downloaden als: download één .pdf bestand met alle tekeningen, of download een .pdf bestand voor elke tekening. Als de wisseloptie Als-gebouwd ingeschakeld is, worden de bestanden in een ZIP map gedownload.
    • Bestandsnaam: de bestandsnaam wijzigen.
  4. Selecteer Downloaden.
  5. Om ervoor te zorgen dat de gekoppelde aantekeningen werken in de gedownloade tekening, extraheert u de bestanden uit de ZIP map.
    6. Bestanden extraheren

    Bestanden extraheren in bestandsverkenner

  6. Open een tekening in een PDF lezer en selecteer daarna een aantekening om het gekoppelde item te openen.

    7. Wanneer u de gedownloade tekening in een browser opent, werken de aantekening koppelingen niet.

Als u de actuele versie van een tekening verwijdert, wordt de vorige revisie, aan de hand van de revisiedatum, de actuele versie. Eventuele koppelingen naar en van die specifieke revisie worden ook verwijderd.

Eventuele bestanden die aan de verwijderde tekening gekoppeld waren, blijven aanwezig in het systeem voor bestandsbeheer.

  1. Open de Tekeningen module.
  2. Om te wisselen naar de modus Selecteren, selecteert u het keuzevakje van een Snippet-Item-Lower.
  3. Om meer Snippet-Item-Lower-Plural te kiezen, selecteert u de gewenste.

    4. —Of—

    Om alle Snippet-Item-Lower-Plural te kiezen, selecteert u het keuzevakje op de werkbalk.

    Alles selecteren keuzevakje
  4. Selecteer Meer symbool (Meer) > Snippet-Label.

Om één item te verwijderen, kunt u ook:

  • Meer symbool (Meer) > Verwijderen op het item selecteren.
  • Open het item en selecteer Meer symbool (Meer) > Verwijderen op de navigatie werkbalk.
