Uploads

In de Tekeningen module kunt u een of meer tekeningen tegelijk uploaden. Een tekening set is een groep tekeningen die deel uitmaken van dezelfde upload. U kunt de tekening set naam selecteren, of een nieuwe toevoegen wanneer u de tekeningen uploadt.

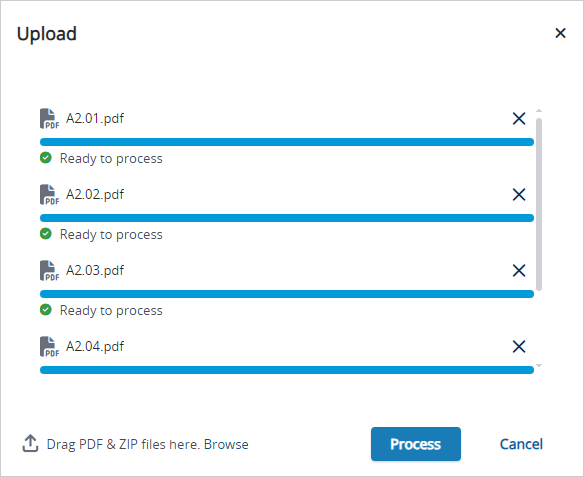

Voorbeeld van tekening set

Set tekeningen die deel uitmaken van dezelfde upload

Als een set ge-uploade tekeningen twee tekeningen met dubbele tekening nummers bevat, worden die aan verschillende revisie nummers toegewezen. De tekening die het eerst wordt verwerkt is de oudere revisie en de andere tekening is de actuele versie.

Wanneer u in de Tekeningen module een tekening uploadt, wordt de discipline voor de ge-uploade tekening gevonden op basis van het tekening voorvoegsel uit de discipline instellingen en het tekening nummer. Als de discipline niet geïdentificeerd is, is het veld Discipline van de tekening leeg.

Tekening discipline voorbeeld

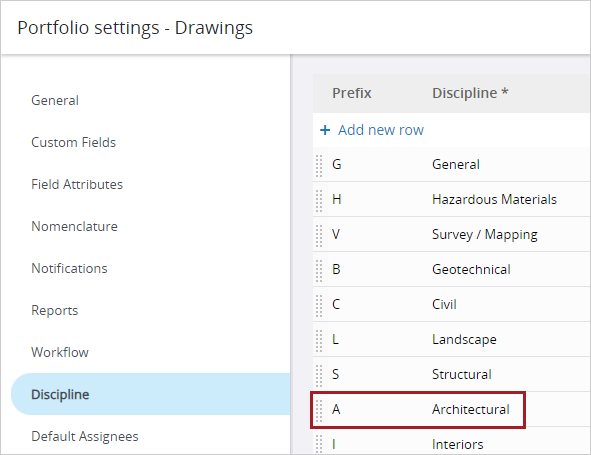

In de discipline instellingen is het voorvoegsel voor de Architectuur optie A.

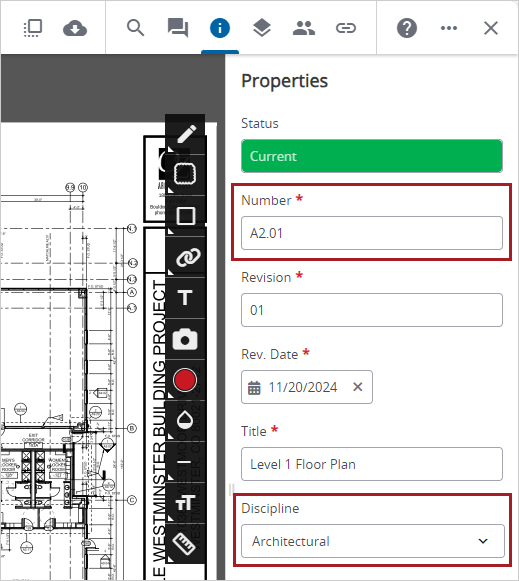

Wanneer u een tekening uploadt met een nummer dat begint met een A, wordt automatisch de optie Architectuur geselecteerd in het Discipline veld.

Een tekening uploaden

1. In de Tekeningen module selecteert u Uploaden boven aan de pagina.
2. Sleep een of meer Snippet-Item-Lower-Plural naar het dialoogvenster.

—Of—

Selecteer Bladeren en selecteer vervolgens een of meer Snippet-Item-Lower-Plural.

—Of—

Selecteer Bestanden bibliotheek en selecteer daarna een of meer Snippet-Item-Lower-Plural.

Tip
• Om een bestand te verwijderen, selecteert u (Verwijderen).
• Om meer Snippet-Item-Lower-Plural te uploaden, sleept u ze naar het dialoogvenster, of selecteer Bladeren of Bestanden bibliotheek onderaan.
3. In het veld Tekening set voert u een naam voor de tekening set in.

—Of—

Selecteer een bestaande tekening set.

De lijst van tekening sets bevat alleen tekening sets met een niet-vergrendelde status.

4. Selecteer in het veld Groep een groep voor de ge-uploade tekeningen.

—Of—

Om een nieuwe groep toe te voegen, voert u de naam in het veld Zoeken in en selecteert u vervolgens Nieuwe groep toevoegen.

5. In het veld Rev. datum voert u de revisiedatum voor de ge-uploade tekeningen in.

Als dit veld leeg is, wordt de revisiedatum automatisch gedetecteerd voor elke tekening.

6. Selecteer Verwerken.

Tijdens de verwerking wordt er een tijdelijke aanduiding vak of rij weergegeven in de Tekeningen module voor elke ge-uploade tekening. Deze worden pas in het tekening index paneel weergegeven als de verwerking voltooid is.

Tip

Indien nodig kunt u de tekening verwijderen terwijl die nog wordt verwerkt.



Een tekening verwijderen die nog wordt verwerkt

Nadat u tekeningen hebt ge-upload, verwerkt de applicatie die en:

• Maakt een tekening set aan voor de groep van ge-uploade tekeningen in de tekeningen module.
• Splitst .pdf bestanden van meerdere pagina's op in afzonderlijke tekeningen.
• Extraheert afzonderlijke .pdf bestanden uit .zip bestanden.
• Gebruikt kunstmatige intelligentie (AI) om tekeningnummer, titel en revisiedatum (indien beschikbaar) in het titelblok van elke tekening te identificeren.
• Brengt aantekeningen uit de meest recente revisie over naar de nieuwe actuele versie.
• Publiceert tekeningen met een tekeningnummer en titel; dit zijn vereiste velden.
• Stuurt een publicatie melding naar de leden van het project team.
• Voeg bijschrift aantekeningen toe.

Alleen geldige .pdf bestanden worden verwerkt en gepubliceerd. Ongeldige of met wachtwoord beveiligde bestanden worden genegeerd.

Als u het recht hebt om gepubliceerde tekeningen te wijzigen, kunt u de tekening gegevens wijzigen en ontbrekende gegevens toevoegen voor gepubliceerde tekeningen in de Tekeningen module. Het index paneel toont een indicator voor tekeningen zonder de vereiste informatie.

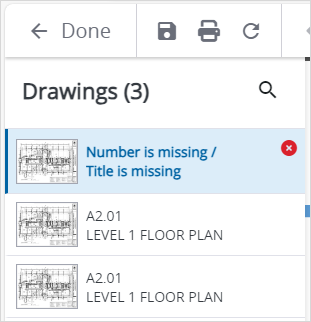

Voorbeeld

Tekening met ontbrekende vereiste gegevens in het index paneel

Een gepubliceerde tekening wijzigen

1. Om de tekening te openen vanuit de Tekeningen module selecteert u de tekening.
2. Als het Informatie paneel gesloten is, selecteert u (Informatie) op de navigatie werkbalk.
3. In het Informatie paneel wijzigt u een of meer van de volgende velden:
• Status
• Groep
• Nummer
• Revisie
• Titel
• Rev. Datum
• Discipline
• Locatie
4. Sla de tekening op.

Het kan even duren voordat de wijzigingen worden weergegeven.
