Visor de planos

El módulo de Planos contiene los planos publicados que puede abrir en el visor de planos. Puede filtrar los planos para mostrar únicamente las versiones actuales.

Después de abrir un plano en el visor de planos, puede:

  1. Abrir el plano anterior o el siguiente plano.
  2. Abrir un plano diferente del panel de índice.
  3. Abrir una revisión diferente de la serie de planos.
  4. Comparar dos planos.
  5. Descargar el plano actual.
  6. Buscar en el plano.
  7. Ver notas y respuestas en el panel de comentarios.
  8. Ver o editar los detalles del plano en el panel de información.
  9. Filtrar las anotaciones en planos en el panel de capas.
  10. Copiar el vínculo para el plano en el panel de uso compartido.
  11. Vincular el plano a registros y otros ítems del panel de vínculos.
Barra de herramientas del visor de planos

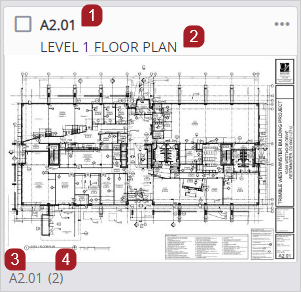

En el módulo de Planos, cada mosaico muestra la siguiente información:

  1. Número
  2. Título
  3. Nombre de conjunto de planos
  4. Número total de revisiones
Ejemplo de mosaico de planos
  • En el menú del proyecto, seleccione Snippet-Module.
  1. En el panel de búsqueda , habilite la opción Recientemente procesados .

    2. —O—

    En la lista de vista , seleccione Recientemente procesados.

    La vista incluye planos procesados recientemente, planos que están siendo procesados y planos que requieren una acción, como agregar información faltante.

  2. Edite la vista Recientemente procesados .
    1. Edite los filtros de búsqueda, la opción de agrupación y la opción de ordenamiento.
    2. Para guardar los cambios en la vista, seleccione Ícono de guardar (Guardar).

      3. —O—

      Para restablecer la vista a la configuración predeterminada, seleccione Ícono de actualizar (Restablecer) junto a la vista.

    • Cuando carga planos en el módulo de Planos, se muestra la vista Procesados recientemente .
    • No se pueden generar informes desde la vista Procesados recientemente .
  • En la parte superior derecha de la vista, seleccione la lista Ordenar y elija una opción.

    • Los planos se ordenan alfanuméricamente en orden ascendente según la opción seleccionada y luego por número.

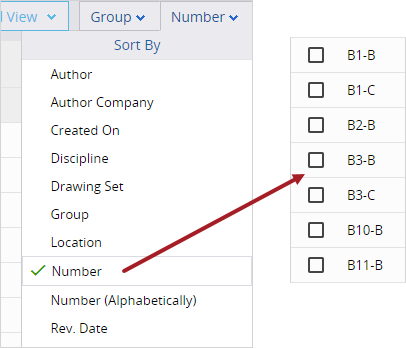

    Al ordenar por número, los valores alfanuméricos se ordenan de forma inteligente de manera predeterminada. Cada letra y número se considera un segmento, y cada segmento se ordena antes de pasar al siguiente.

    Ejemplo de ordenamiento

    Planos ordenados de forma inteligente usando la opción Número

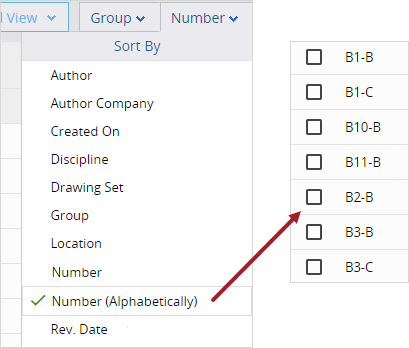

    También puede ordenar por número (alfabéticamente), donde los valores alfanuméricos se ordenan estrictamente por orden alfabético.

    Ejemplo de ordenamiento

    Números de plano ordenados alfabéticamente usando la opción Número (alfabéticamente)

  1. Si el panel de búsqueda está cerrado, seleccione Ícono de búsqueda (Buscar) en la barra de herramientas de navegación.
  2. Establezca los filtros.
    • Los términos del campo de búsqueda se aplican al texto dentro de los planos indexados, las anotaciones de texto y los campos de texto de los planos, incluidos los campos de listas de selección, empresa, contacto y campos personalizados. Cuando abre un plano desde la lista filtrada, los términos de búsqueda se resaltan en el plano.
  3. Para ver la versión actual de cada serie de planos, seleccione Conjunto de planos en la sección Por, y luego seleccione Conjunto actual .
  1. Seleccione Opciones de búsqueda (Buscar) en la barra de herramientas y luego ingrese los términos de búsqueda en el campo correspondiente.
  2. Para aplicar un filtro, seleccione la casilla:
    • Distinguir mayúsculas y minúsculas: Encuentra coincidencias con la misma capitalización.
    • Palabra completa: Encuentra coincidencias exactas del término de búsqueda.
    • Cuando navegue a la siguiente, a la anterior o a una revisión diferente, los términos de búsqueda seguirán aplicándose.
    • Si hay términos de búsqueda ingresados en el panel de búsqueda de la vista de datos, también se aplican en el panel de búsqueda de la barra de herramientas del plano. Después de abrir un plano y luego navegar a otro, los términos de búsqueda siguen aplicándose, aunque no sean visibles en el campo de búsqueda.
  1. En el plano, en la barra de navegación, seleccione Ícono de uso compartido (Compartir).
  2. En la sección Vínculo , seleccione Copiar.

    3. El vínculo se copia en el portapapeles y está listo para ser compartido. Por ejemplo, puede pegar el vínculo en un correo electrónico.

También puede descargar los planos para compartirlos con miembros del equipo que no tienen acceso a ProjectSight.

Puede visualización los planos en el visor de planos.

  1. En el módulo Planos , seleccione el plano.

    2. —O—

    En el plano, seleccione Ícono de más (Más) > Abrir todo el formulario.

  2. Para ver el plano en pantalla completa, seleccione (Pantalla completa) en la esquina inferior izquierda.
  3. Navegar por el plano.
    • Para hacer zoom para acercar, coloque el cursor sobre el plano, y mueva la rueda del ratón hacia adelante.
    • Para hacer zoom para alejar, coloque el cursor sobre el plano, y mueva la rueda del ratón hacia atrás.
    • Para desplazar el plano, seleccione y arrastre el plano.
  4. Para abrir el Snippet-Item-Lower anterior o siguiente según la lista que estaba activa cuando se abrió el Snippet-Item-Lower actual, seleccione Ícono de ítem anterior (Anterior) o Ícono de ítem siguiente (Siguiente) en la barra de herramientas de navegación.

    5. Ícono de ítem anterior (Anterior) y Ícono de ítem siguiente (Siguiente) no están disponibles cuando el Snippet-Item-Lower se abre en una pestaña nueva.

    —O—

    Seleccione el plano en el panel de índice ubicado en el lado izquierdo del visor.

    • Para abrir o cerrar el panel de índice, seleccione el número del plano en la barra de herramientas.

      • También puede cerrar el panel de índice seleccionando Ícono de cerrar tabla en el mismo.

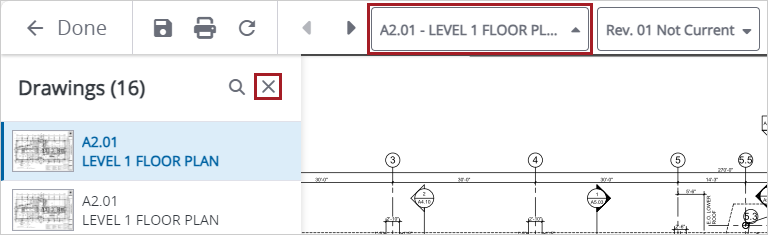

      Vínculo para abrir o cerrar el panel de índice
    • Para buscar un plano por su número o título, seleccione Ícono de búsqueda (Buscar) y luego ingrese el texto en la barra de búsqueda.
  1. Abra el plano.
  2. En la barra de herramientas, seleccione el número de revisión y elija una revisión.

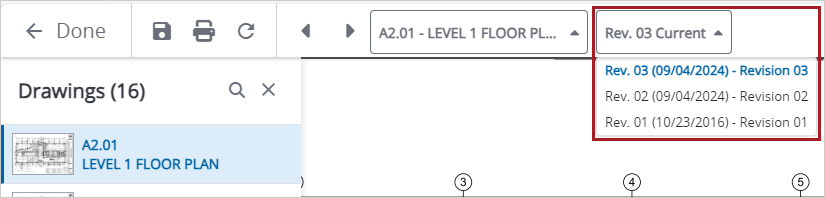

    3. Vínculo para seleccionar una revisión

En el panel de búsqueda del módulo Planos también puede seleccionar otro conjunto de planos para ver las revisiones asociadas.

Puede editar los detalles del plano, como el título, la disciplina y la ubicación.

Los cambios en una revisión anterior no se copian automáticamente a la versión actual.

  1. Abra el plano.
  2. Para abrir el panel de Información , seleccione Ícono de información (Información) en la barra de navegación.
  3. Edite los detalles del plano.
  1. En el módulo Planos , seleccione los planos.
    1. Para cambiar al modo Selección , seleccione la casilla de un Snippet-Item-Lower.
    2. Para elegir más Snippet-Item-Lower-Plural, seleccione cada uno.

      3. —O—

      Para seleccionar todos los Snippet-Item-Lower-Plural, marque la casilla correspondiente en la barra de herramientas.

      Casilla Seleccionar todos

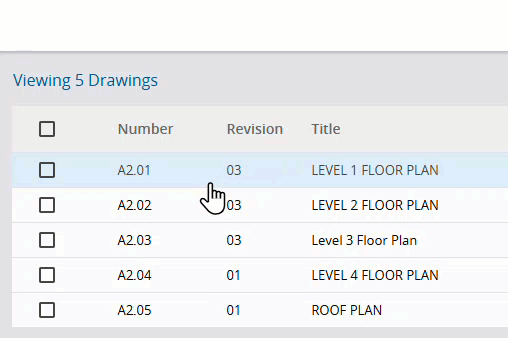

      Para seleccionar varios planos consecutivos en la vista de lista, haga clic en uno, luego mantenga presionada la tecla Mayús y seleccione otro.

      Selección de varios planos

      Selección de varios planos con Mayús+Clic

  2. En la barra de herramientas de navegación, seleccione Ícono de editar (Editar).
  3. Para maximizar el área de edición en el cuadro de diálogo, seleccione Cuadro de diálogo Maximizar (Maximizar).
  4. En el cuadro de diálogo Editar propiedades, edite la información de los planos.
    • Para agregar la fecha de hoy en una celda de Fecha rev. , seleccione la celda y luego presione Ctrl+D. La fecha se actualiza después de que haga clic fuera de la celda.
    • Para copiar valores hacia abajo en la columna de Fecha Rev. , seleccione la celda con la fecha que desea copiar, presione Esc para quitar el resalte y luego presione Ctrl+Flecha hacia abajo.
    • Para copiar valores hacia abajo en las columnas Disciplina o Ubicación , asegúrese de que la celda esté seleccionada pero que la lista desplegable esté cerrada, y luego presione Ctrl+Flecha hacia abajo..
    • Para deshacer un cambio mientras la celda está seleccionada, presione Esc.

    El número de revisión debe ser único dentro de la serie de planos.

  5. Seleccione Guardar.

Si actualiza los detalles del plano o sus anotaciones, debe guardar el plano. Sus cambios se guardan automáticamente si navega al anterior o siguiente Snippet-Item-Lower.

  • Para mantener el Snippet-Item-Lower abierto, seleccione Ícono de guardar (Guardar).

    • —O—

    Para cerrar el Snippet-Item-Lower, seleccione Flecha hacia atrás (Guardar).

Puede descargar los planos y sus anotaciones con una portada opcional para compartirlos con los miembros de su equipo. Si selecciona la opción "Archivos conforme a obra", puede incluir los ítems que estén vinculados a las anotaciones visibles. Cuando selecciona una anotación en los planos descargados, se abre el ítem vinculado.

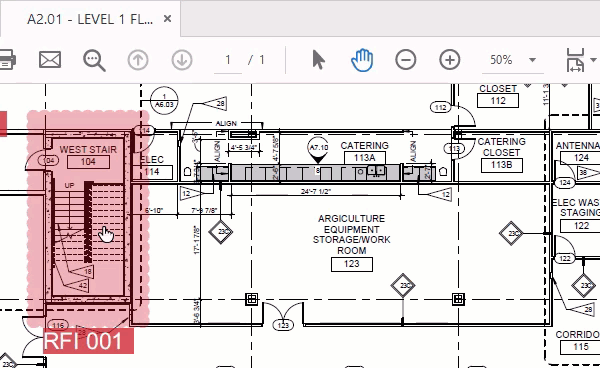

Ejemplo de vínculo de anotación

Abrir un registro vinculado a una anotación en los planos descargados

Los siguientes ítems vinculados pueden incluirse en la carpeta ZIP si selecciona las opciones de Archivos conforme a obra:

  • Registros vinculados: Se genera el informe predeterminado para cada registro o conjunto de especificaciones y se incluye en la carpeta Registros.
  • Diseños con hipervínculos y URL: Los planos vinculados se incluyen en la carpeta Planos, y las especificaciones vinculadas se incluyen en la carpeta Especificaciones.

    • Debe seleccionar el plano vinculado como parte de la descarga. De lo contrario, la anotación vinculada no se muestra en el plano descargado, y el plano vinculado no se incluye en la carpeta ZIP.

  • Archivos (archivos y fotos vinculados): Los archivos vinculados se incluyen en la carpeta Archivos.

Si desea descargar una gran cantidad de ítems conforme a obra, puede usar la función de exportación del proyecto. Una vez completada la exportación, recibirá un correo electrónico con un vínculo para descargarlos.

  1. Abra el plano.
  2. Para filtrar las anotaciones que aparecen en el plano descargado, configure los filtros en el panel de capas .
  3. En la barra de herramientas de navegación, seleccione Ícono de descargar (Descargar).
  4. En el cuadro de diálogo Descargar , configure las opciones de descarga.
    • Contenido: Seleccione la portada.
    • Anotaciones públicas: Incluir o excluir todas las anotaciones públicas.
    • Anotaciones privadas: Incluir o excluir sus anotaciones privadas.
    • Archivos conforme a obra: Incluir planos, especificaciones, URL y archivos vinculados, así como informes para registros y conjuntos de especificaciones vinculados.

      • Si solo descarga un plano, sus planos vinculados no se incluyen.

    • Nombre de archivo: Edite el nombre de archivo.
  5. Seleccione Descargar.

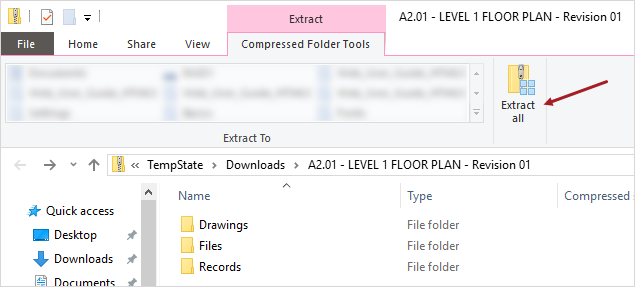

  6. Para asegurarse de que las anotaciones vinculadas funcionen en el plano descargado, extraiga los archivos en la carpeta ZIP.
    7. Extraer archivos

    Extraer archivos en File Explorer

  7. Abra un plano en un lector de PDF y luego seleccione una anotación para abrir el ítem vinculado.

    8. Si abre el plano descargado en un navegador, los vínculos de las anotaciones no funcionarán.

  1. En el módulo Planos , seleccione las casillas de verificación de los planos deseados.
  2. En la barra de herramientas de navegación, seleccione Ícono de descargar (Descargar).
  3. En el cuadro de diálogo Descargar , configure las opciones de descarga.
    • Contenido: Seleccione la portada.
    • Anotaciones públicas: Incluir o excluir todas las anotaciones públicas.
    • Anotaciones privadas: Incluir o excluir sus anotaciones privadas.
    • Archivos conforme a obra: Incluir planos, especificaciones, , así como informes para registros y conjuntos de especificaciones vinculados.
    • Descargar como: Descargar un archivo .pdf con todos los planos, o descargar un archivo .pdf por cada plano. Si la opción de Archivos conforme a obra está habilitada, los archivos se descargan en una carpeta ZIP.
    • Nombre de archivo: Edite el nombre de archivo.
  4. Seleccione Descargar.
  5. Para asegurarse de que las anotaciones vinculadas funcionen en el plano descargado, extraiga los archivos en la carpeta ZIP.
    6. Extraer archivos

    Extraer archivos en File Explorer

  6. Abra un plano en un lector de PDF y luego seleccione una anotación para abrir el ítem vinculado.

    7. Si abre el plano descargado en un navegador, los vínculos de las anotaciones no funcionarán.

Si elimina la versión actual de un plano, la revisión anterior (según la fecha de revisión), pasa a ser la versión actual. También se eliminan todos los vínculos relacionados con esa revisión.

  1. Abra el módulo Planos .
  2. Para cambiar al modo Selección , seleccione la casilla de un Snippet-Item-Lower.
  3. Para elegir más Snippet-Item-Lower-Plural, seleccione cada uno.

    4. —O—

    Para seleccionar todos los Snippet-Item-Lower-Plural, marque la casilla correspondiente en la barra de herramientas.

    Casilla Seleccionar todos
  4. Seleccione Ícono de más (Más) > Snippet-Label.

Para eliminar un ítem, también puede:

  • Seleccionar Ícono de más (Más) > Quitar en el ítem.
  • Abra el ítem, y seleccione Ícono de más (Más) > Eliminar en la barra de herramientas de navegación.
