ProjectSight Mobile
Llévese al campo el software en la nube de ProjectSight para la gestión de proyectos de construcción, desde su teléfono o tableta.
En ProjectSight, puede cargar, ver y anotar planos en 2D (archivos .pdf).
Proceso básico
- Los planos se cargan y publican en el módulo Planos.
- Los planos publicados se verifican en busca de globos de texto que coincidan con otros planos publicados del mismo grupo.
- Los planos publicados se abren en el visor de planos.
- Se agregan anotaciones a los planos y se vinculan a ítems como registros y archivos.
- Los planos se descargan o se incluyen en un informe.
Clave única del plano
Cada plano se identifica mediante una clave única, compuesta por los siguientes elementos:
- Grupo: El grupo de planos. Puede agregar grupos en las listas de selección.
- Número: el número del plano.
- Revisión: El número de revisión.
Puede editar el número de plano y el número de revisión de un plano publicado en el módulo Planos.

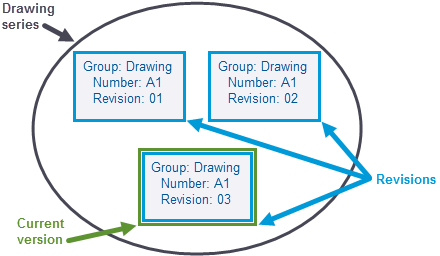

Revisiones y series de planos
Una revisión es un plano que tiene el mismo grupo y número que otro plano. Una serie de planos es una colección de revisiones publicadas que comparten el mismo grupo y número dentro de un proyecto. Puede haber varias revisiones dentro de una serie de planos, pero solo una de ellas es la versión actual.
Si carga una nueva revisión con una matriz de página PDF distinta a la de la primera revisión, es posible que las anotaciones aparezcan en ubicaciones diferentes en la nueva revisión. La matriz de página PDF indica la posición del origen del documento (un punto específico que sirve de referencia para medir otras distancias) en relación con un PDF que no ha sido rotado ni desplazado.
Estado
Puede usar los siguientes estados predeterminados para indicar en qué parte del proceso de publicación se encuentra la revisión:
- Actual: El plano se publica como la versión actual. También puede seleccionar este estado después de publicar el plano.
- No actual: El plano está publicado, pero ha sido reemplazado por otra revisión publicada. Si selecciona Actual para un plano, la versión anterior marcada como actual cambia automáticamente a No actual.
Puede habilitar el sello de reemplazo , para que los planos con el estado No actual muestren dicho sello superpuesto.
Ejemplo
Sello de reemplazo en una versión obsoleta (predeterminado)
