Hipervínculos automáticos

Después de publicar los planos, tanto los planos recién publicados como los publicados anteriormente que pertenecen al mismo grupo, se analizan en busca de globos de texto. Si el texto del globo de referencia coincide con el número de un plano publicado, se crea una anotación pública alrededor del globo. Esta anotación se vincula automáticamente a la versión actual del plano.

Cuando se publica una nueva revisión, la anotación de globo de referencia de la revisión anterior no se copia; en su lugar, se crea una nueva anotación de globo en la nueva revisión.

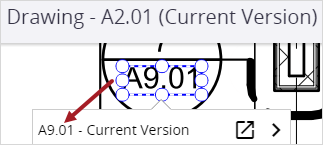

Ejemplo de hipervínculo de globo de referencia
  • El vínculo automático solo es compatible con planos vectoriales, no con planos ráster.
  • No se crea una anotación de globo si el texto del globo coincide con el número del plano en el que aparece.
  • El texto del globo puede tener varias capas de anotaciones. Puede ver los planos vinculados en el panel de vínculos.
  • Puede cambiar la apariencia de las anotaciones de globo.
  • Para los planos publicados antes de que existiera esta función, no se crean anotaciones a menos que se publique una revisión del plano.
    1. Publicó los planos A1.1 y B1.1 antes de que existiera la función de anotaciones de globo.

      2. El plano A1.1 contiene un globo de referencia al plano B1.1, pero no se crea ninguna anotación de globo.

    2. Luego publica una revisión del plano A1.1.

      3. La versión actual del plano A1.1, pero no la revisión anterior, incluye una anotación de globo vinculada al plano B1.1.

Utilice al menos 3 caracteres en cada número de plano para evitar que el sistema identifique un gran número de anotaciones de globo hacia otro plano según las reglas de coincidencia. Si se publica un plano y se detectan 50 o más globos de referencia hacia un mismo plano, el sistema no crea ninguna anotación de globo para ese plano.

Un plano sin publicar (A2.01) contiene 55 globos de referencia a un plano publicado cuyo número tiene solo dos caracteres (A9). Cuando se publica el plano (A2.01), el sistema no crea anotaciones de globo al plano A9.

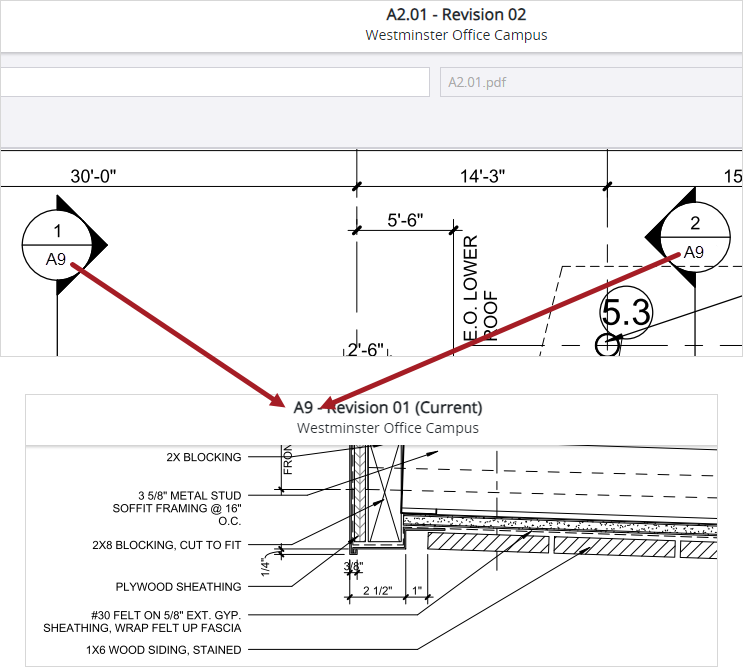

Números de plano

Plano con globos de referencia a otro plano

Si no se encuentra una coincidencia exacta con el texto del globo, la anotación se vincula al plano cuyo número contiene la misma secuencia de letras y números, pero con separadores diferentes. Los separadores admitidos son:

  • Guión (-)
  • Punto (.)
  • Espacio ( )
  • Guión bajo (_)

El texto del globo es A1.01. Ningún plano publicado coincide exactamente, por lo que la anotación de globo se vincula al plano A1_01.

Si el texto de globo contiene una parte que termina con un espacio y no se encuentra una coincidencia exacta, se crean anotaciones de globo para coincidencias parciales.

El texto del globo es A1.01 B. Como no hay coincidencia exacta, se crea una anotación de globo y se vincula al plano A1.01.

Cuando publica una revisión de un plano, la anotación de globo se vuelve a crear en la nueva revisión si:

  • La anotación de globo se eliminó en la revisión anterior, o
  • La anotación de globo se movió a otra ubicación y ya no hay superposición con la ubicación anterior.
    1. Publica los planos A1.1 y B1.1.

      2. El plano A1.1 contiene un globo de referencia al plano B1.1.

    2. Luego mueve la anotación de globo en el plano A1.1 y ya no se superpone con la ubicación anterior.

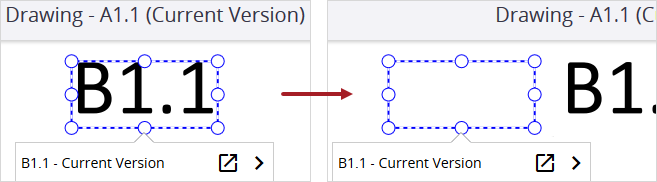

      3. Se movió la anotación de globo
    3. Luego publica una revisión del plano A1.1.

      4. La versión actual del plano A1.1 contiene tanto la anotación que movió como la anotación que se volvió a crear en el globo.

La anotación de globo no se vuelve a crear en la nueva revisión si:

  • La anotación de globo de referencia se vincula al plano en el que se encuentra y fue creada automáticamente en una versión anterior de ProjectSight.
  • La anotación de globo ya existe en la misma ubicación.
  • La anotación de globo fue modificada en la revisión anterior.
    1. Publica los planos A1.1 y B1.1.

      2. El plano A1.1 contiene una anotación de globo con un vínculo al plano B1.1.

    2. En el plano A1.1, se cambia el vínculo de la anotación de globo al plano B1.01.
    3. Luego publica una revisión del plano A1.1.

      4. La nueva revisión del plano A1.1 contiene la anotación con vínculo al plano B1.01. No se crea una anotación con vínculo al plano B1.1.
