Metingen

U kunt maatvoering aantekeningen aan uw tekeningen toevoegen, zodat u de werkelijke afmetingen kunt schatten.

Metingen in ProjectSight zijn slechts bij benadering.

  1. Snappen aan zetten om u te helpen bij het tekenen van maatvoering aantekeningen.
  2. De tekening kalibreren om uw standaard schaal voor maatvoering aantekeningen in te stellen.
  3. De maatvoering aantekening tekenen op de tekening.
  4. De schaal wijzigen voor de maatvoering aantekening.
  5. Een item koppelen aan de maatvoering aantekening.

Als snappen aan staat wanneer u een maatvoering aantekening tekent, worden de lijnen automatisch naar het dichtstbijzijnde punt of een lijn in de tekening verplaatst. Als u die aantekening verplaatst of het formaat verandert, wordt snappen niet meer toegepast.

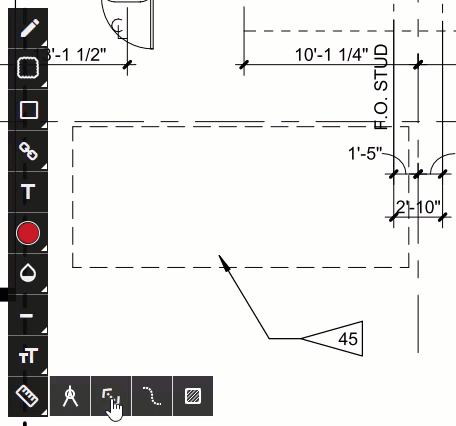

Snappen voorbeeld

Tekenen van een maatvoering aantekening terwijl snappen aan staat

Om snappen tijdelijk uit te schakelen, houdt u de Shift toets ingedrukt terwijl u de maatvoering aantekening tekent. U kunt lijnen alleen in een hoek van 0, 45 of 90 graden tekenen, maar u kunt later de aantekening aanpassen.

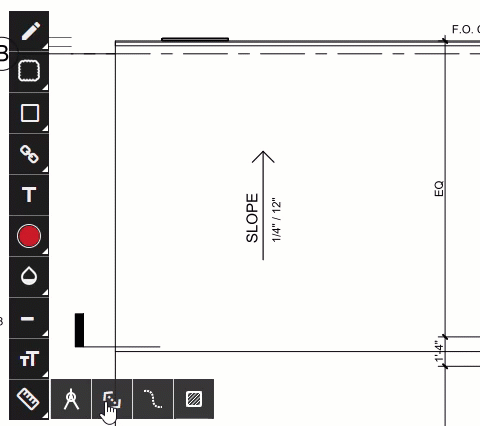

Voorbeeld van een aantekening met de Shift toets

De Shift toets ingedrukt houden terwijl u een maatvoering aantekening tekent

Snappen wordt niet ondersteund in rastertekeningen.

Voordat u uw eerste maatvoering aantekening gaat toevoegen, moet u de tekening kalibreren om de standaard schaal in te stellen. De kalibratie is persoonlijk voor elke gebruiker en uniek voor elke tekening versie.

Wanneer u de tekening (opnieuw) kalibreert, worden bestaande aantekeningen en eerdere revisies niet beïnvloed door de nieuwe standaard schaal. U kunt de schaal veranderen van een aantekening in de tekening; daarmee verandert de kalibratie van de tekening niet.

Als u voet en inch als maateenheid selecteert, kunt u ook fractionele eenheden inschakelen en de precisie instellen. Daarna kunt u een maatvoering aantekening maken die breuken in plaats van decimalen gebruikt.

Kalibratie voorbeeld

De tekening de eerste keer kalibreren

  1. Op de Aantekening werkbalk selecteert u Maatvoering aantekening (Meting) > Kalibratie gereedschap (Kalibreren).
  2. Selecteer de tekening en teken een lijn.
  3. Pas de lengte en positie van de lijn aan.
  4. In het dialoogvenster Kalibreren voert u de waarde in en selecteert u de maateenheid.

    5. De waarde moet groter dan nul zijn.

  5. Wanneer u ft of in als maateenheid selecteert, zet u de wisseloptie Fractionele eenheid aan en selecteert u daarna een optie in de lijst Precisie.
  6. Selecteer Instellen.

    7. De kalibratie is ingesteld en de kalibratielijn worden verwijderd.

U kunt aantekeningen toevoegen om afstanden, omtrekken en oppervlakten te meten.

Snappen kan bepalen hoe de aantekeningen worden getekend.

  1. Als uw kalibratie nog niet is ingesteld, kalibreert u de tekening.

    2. Als uw kalibratie al is ingesteld, zijn de meetgereedschappen beschikbaar op de Aantekeningen werkbalk.

    Meetgereedschappen

    U kunt de tekening ook op elk gewenst moment opnieuw kalibreren.

  2. Selecteer Maatvoering aantekening (Meting) en selecteer daarna een gereedschap.
  3. Om de aantekening te tekenen, gaat u op één van de volgende manieren te werk:
    • Afstand gereedschap (Afstand): selecteer de tekening en teken de lijn.
    • Omtrek gereedschap (Omtrek): Geslotenteken de eerste lijn en voeg daarna de verbonden lijnen toe.
      1. Om de eerste lijn te tekenen, selecteert u de tekening, tekent u de lijn en daarna selecteert u opnieuw voor het eindpunt.
      2. Voor elke verbonden lijn selecteert u voor het eindpunt.
      3. Om de aantekening te voltooien, dubbelklikt u voor het eindpunt.
    • Oppervlakte gereedschap (Oppervlakte): Geslotenteken de eerste zijde en voeg daarna de andere zijden toe.
      1. Voor de eerste zijde selecteert u de tekening , tekent u de zijde en daarna selecteert u opnieuw voor het eindpunt.
      2. Voor elke extra zijde tekent u de zijde en selecteer daarna voor het eindpunt.
      3. Om de aantekening te voltooien, dubbelklikt u voor het eindpunt.
  4. De aantekening wijzigen.
  5. Een item aan de aantekening koppelen.
  1. Selecteer de maatvoering aantekening.
  2. In het menu Aantekeningen selecteert u Stijl.
  3. In het gedeelte Schaal wijzigt u de waarden.
  4. In de lijst Precisie selecteert u een waarde.
    5. Schaal en precisie
