Automatisch hyperlinken

Nadat tekeningen zijn gepubliceerd, worden de nieuw gepubliceerde tekeningen, en eerder gepubliceerde tekeningen met dezelfde groep, gecontroleerd op tekstgebaseerde bijschriften. Als de tekst van het bijschrift overeenkomt met het nummer van een gepubliceerde tekening, wordt er een openbare aantekening rond het bijschrift aangemaakt. De aantekening wordt automatisch gehyperlinked met de actuele versie van de tekening.

Als er een nieuwe revisie wordt gepubliceerd, wordt de bijschrift aantekening van de vorige revisie niet meegekopieerd. In plaats daarvan wordt er in de nieuwe revisie een nieuwe bijschrift aantekening gemaakt.

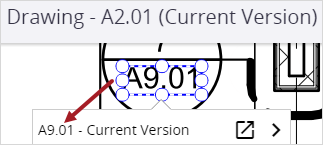

Bijschrift hyperlink voorbeeld
  • Automatisch koppelen wordt alleen in vectortekeningen ondersteund en niet in rastertekeningen.
  • Er wordt geen bijschrift aantekening gemaakt als de bijschrift tekst overeenkomt met het nummer van de tekening waarin die zich bevindt.
  • De bijschrift tekst kan meerdere lagen van aantekeningen bevatten. U kunt de gekoppelde tekeningen in het paneel Koppelingen zien.
  • U kunt het uiterlijk wijzigen van bijschrift aantekeningen.
  • Bij tekeningen gepubliceerd vóór de bijschrift aantekeningen functie worden geen aantekeningen gemaakt, tenzij u een revisie van de tekening publiceert.
    1. U hebt Tekening A1.1 en Tekening B1.1 gepubliceerd vóór de bijschrift aantekening functie.

      2. Tekening A1.1 bevat een bijschrift naar Tekening B1.1, maar er wordt geen bijschrift aantekening gemaakt.

    2. U publiceert een revisie van Tekening A1.1.

      3. De actuele versie, maar niet de vorige revisie van Tekening A1.1 bevat een bijschrift aantekening die naar Tekening B1.1 is gehyperlinked.

Gebruik ten minste 3 tekens voor elk tekening nummer, zodat een groot aantal bijschrift aantekeningen naar een andere tekening niet herkend wordt op basis van de matching regels. Als een tekening wordt gepubliceerd en er 50 of meer bijschriften bij één tekening worden herkend, maakt het systeem geen enkele bijschrift aantekening bij die tekening aan.

Een niet-gepubliceerde tekening (A2.01) bevat 55 bijschriften naar een gepubliceerde tekening met 2 tekens in het tekening nummer (A9). Nadat de tekening (A2.01) is gepubliceerd, maakt het systeem geen bijschrift aantekeningen naar de andere tekening (A9) aan.

Tekening nummers

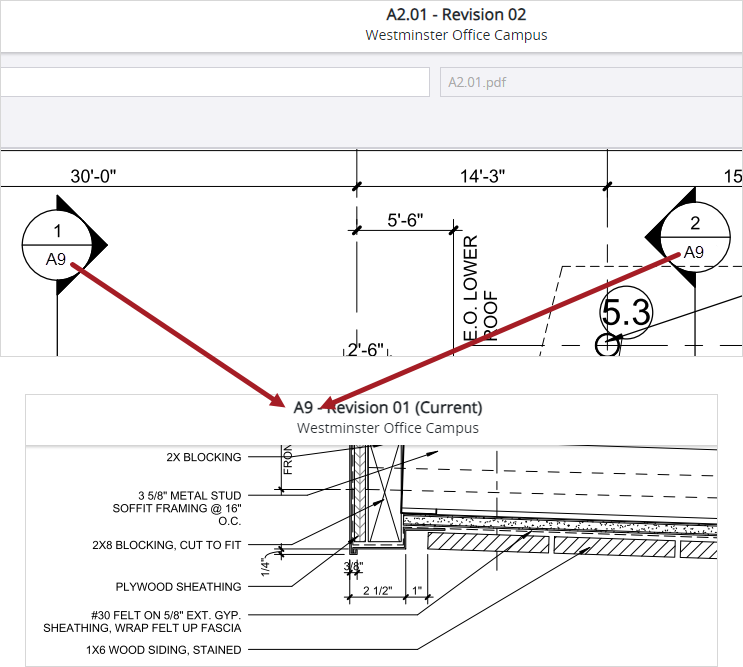

Tekening met bijschriften naar andere tekening

Als er niet eerst een exacte match bij de bijschrift tekst is gevonden, wordt de aantekening gehyperlinked aan een tekening waarvan het nummer dezelfde volgorde van letters en cijfers maar andere scheidingstekens heeft. De volgende scheidingstekens worden geaccepteerd:

  • Liggende streepje (-)
  • Punt (.)
  • Spatie ( )
  • Onderstreping (_)

De bijschrift tekst is A1.01. Geen van de gepubliceerde tekeningen is een exacte match, dus wordt de bijschrift aantekening gehyperlinked aan Tekening A1_01.

Als de bijschrift tekst een deel bevat dat eindigt op een spatie en er niet eerst een exacte match is gevonden, worden bijschrift aantekeningen voor gedeeltelijke matches gemaakt.

De bijschrift tekst is A1.01 B. Geen van de gepubliceerde tekeningen is een exacte match, dus wordt er een bijschrift aantekening gemaakt en gehyperlinked aan Tekening A1.01.

Als u een tekening revisie publiceert, wordt de bijschrift aantekening opnieuw gemaakt in de nieuwe revisie als:

  • de bijschrift aantekening in de vorige revisie is verwijderd.
  • de bijschrift aantekening naar een andere locatie in de vorige revisie is verplaatst en er geen overlapping tussen de nieuwe locatie en de oude locatie is.
    1. U publiceert Tekening A1.1 en Tekening B1.1.

      2. Tekening A1.1 bevat een bijschrift naar Tekening B1.1.

    2. In Tekening A1.1 verplaatst u de bijschrift aantekening en deze overlapt niet met de vorige locatie.

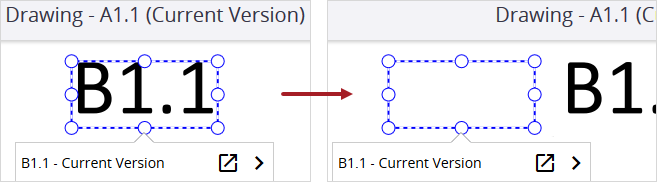

      3. Bijschrift aantekening verplaatst
    3. U publiceert een revisie van Tekening A1.1.

      4. De huidige versie van Tekening A1.1 bevat het bijschrift dat u verplaatst hebt en de aantekening die bij het bijschrift is gemaakt.

De bijschrift aantekening wordt niet opnieuw gemaakt in de vorige revisie als:

  • De bijschrift aantekening koppelt naar de tekening waarin die aanwezig is en is automatisch aangemaakt in een eerdere versie van ProjectSight.
  • De bijschrift aantekening is al aanwezig op dezelfde locatie.
  • De bijschrift aantekening is in de vorige revisie aangepast.
    1. U publiceert Tekening A1.1 en Tekening B1.1.

      2. Tekening A1.1 bevat een bijschrift aantekening die is gehyperlinked naar Tekening B1.1.

    2. In Tekening A1.1 wijzigt u de koppeling van de bijschrift aantekening naar Tekening B1.01.
    3. U publiceert een revisie van Tekening A1.1.

      4. De nieuwe revisie van Tekening A1.1 bevat de aantekening die is gekoppeld aan Tekening B1.01. Er wordt geen aantekening gemaakt en gehyperlinked aan Tekening B1.1.
