Hyperliens automatiques

Après avoir publié des dessins, les dessins nouvellement publiés, ainsi que les dessins précédemment publiés avec le même groupe, sont vérifiés pour les légendes basées sur le texte. Si le texte de la légende correspond au numéro d'un dessin publié, une annotation publique est créée autour de la légende. L’annotation est hyperliée automatiquement à la version actuelle du dessin.

Lorsqu'une nouvelle révision est publiée, l'annotation de la légende de la révision précédente n'est pas copiée. Une nouvelle annotation de légende est créée dans la nouvelle révision à la place.

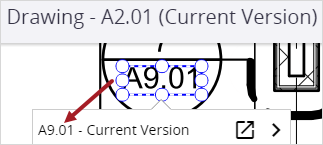

Exemple d’un hyperlien d’annotation
  • Les liens automatiques ne sont pris en charge que dans les dessins vectoriels et non dans les dessins raster.
  • Une annotation de légende n'est pas créée si le texte de la légende correspond au numéro du dessin dans lequel elle se trouve.
  • Le texte de la légende peut avoir plusieurs couches d’annotations. Vous pouvez voit les dessins liés dans le volet Liens.
  • Vous pouvez modifier l’apparence des annotations de légende.
  • Pour les dessins publiés avant la mise en place de la fonction d'annotation de légende, les annotations ne sont pas créées tant que vous ne publiez pas une révision du dessin.
    1. Vous avez publié les dessins A1.1 et B1.1 avant l'introduction de la fonction d'annotation des légendes.

      2. Le dessin A1.1 a une légende vers le dessin B1.1 mais une annotation de légende n’est pas créée.

    2. Vous publiez une révision du dessin A1.1.

      3. La version actuelle, mais pas le révision précédente, du dessin A1.1 a une annotation de légende qui est hyperliée au dessin B1.1.

Utilisez au moins 3 caractères pour chaque numéro de dessin afin qu'un grand nombre d'annotations de légende à un autre dessin ne soit pas identifié sur la base des règles de correspondance. Si un dessin est publié et qu'au moins 50 légendes sont identifiées pour un même dessin, le système ne créera pas d'annotations de légende pour ce dessin.

Un dessin non publié (A2.01) contient 55 légendes à un dessin publié dont le numéro de dessin comporte 2 caractères (A9). Après la publication du dessin (A2.01), le système ne crée pas d'annotations de légende sur l'autre dessin (A9).

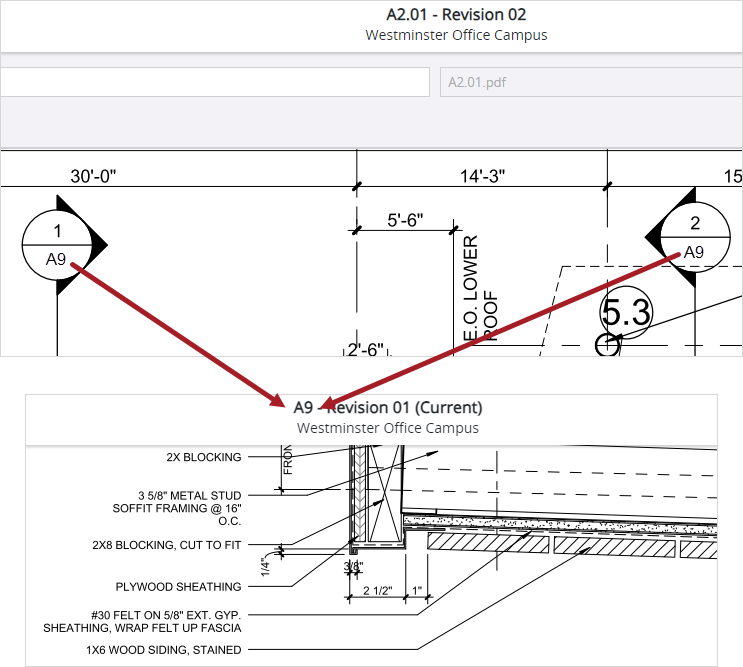

Numéros de dessin

Dessin avec des légendes à un autre dessin

Si une correspondance exacte n'est pas trouvée pour le texte de la légende, l'annotation est hyperliée à un dessin dont le numéro a le même ordre de lettres et de chiffres mais des séparateurs différents. Les séparateurs suivants sont acceptés :

  • Trait d’union (-)
  • Point (.)
  • Espace ( )
  • Caractère de soulignement (_)

Le texte de légende est A1.01. Aucun des dessins publiés ne correspond exactement, c'est pourquoi l'annotation de la légende est liée au dessin A1_01.

Si le texte de la légende comprend une partie qui se termine par un espace et qu'une correspondance exacte n'est pas trouvée en premier, des annotations de légende sont créées pour les correspondances partielles.

Le texte de légende est A1.01 B. Aucun des dessins publiés ne correspond exactement, c'est pourquoi l'annotation de la légende est créée et hyperliée au dessin A1.01.

Si vous publiez une révision du dessin, l'annotation de la légende est recréée dans la nouvelle révision si :

  • L’annotation de la légende a été supprimée dans la révision précédente.
  • L'annotation de la légende a été déplacée à un autre emplacement dans la révision précédente, et il n'y a pas de chevauchement entre le nouvel emplacement et l'ancien.
    1. Vous publiez le dessin A1.1 et le dessin B1.1.

      2. Le dessin A1.1 contient une légende au dessin B1.1.

    2. Dans le dessin A1.1, vous déplacez l'annotation de la légende et elle ne se chevauche pas à l'emplacement précédent.

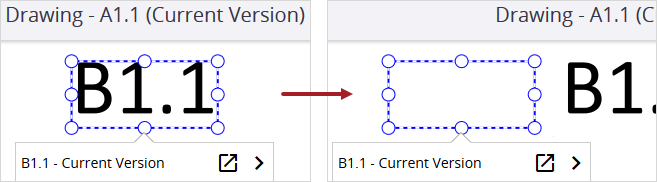

      3. Annotation de légende déplacée
    3. Vous publiez une révision du dessin A1.1.

      4. La version actuelle du dessin A1.1 contient l'annotation que vous avez déplacée et l'annotation qui est recréée sur la légende.

L’annotation de la légende n’est pas recréée dans la nouvelle révision si :

  • L'annotation de légende est liée au dessin dans lequel elle se trouve et a été créée automatiquement dans une version précédente de ProjectSight.
  • L’annotation de la légende existe déjà dans le même emplacement.
  • L’annotation de la légende a été modifiée dans la révision précédente.
    1. Vous publiez le dessin A1.1 et le dessin B1.1.

      2. Le dessin A1.1 contient une annotation de légende qui est hyperliée au dessin B1.1.

    2. Dans le dessin A1.1, vous modifiez le lien pour l’annotation de légende en dessin B1.1.
    3. Vous publiez une révision du dessin A1.1.

      4. La nouvelle révision du dessin A1.1 contient l'annotation liée au dessin B1.01. Une annotation n'est pas créée et n’est pas hyperliée au dessin B1.1.
