Automatische Hyperlinks

Nach dem Veröffentlichen von Zeichnungen werden sowohl die neu veröffentlichten Zeichnungen als auch die zuvor veröffentlichten Zeichnungen derselben Gruppe auf textbasierte Beschriftungen geprüft. Wenn der Beschriftungstext mit der Nummer einer veröffentlichten Zeichnung übereinstimmt, wird eine öffentliche Anmerkung um die Beschriftung herum erstellt. Die Anmerkung wird automatisch per Hyperlink mit der aktuellen Version der Zeichnung verknüpft.

Wenn eine neue Revision veröffentlicht wird, wird die Beschriftungsanmerkung der vorherigen Revision nicht übernommen. Stattdessen wird in der neuen Revision eine neue Beschriftungsanmerkung erstellt.

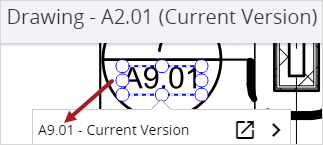

Beispiel für Beschriftungs-Hyperlink
  • Das automatische Verknüpfen wird nur bei Vektorzeichnungen und nicht bei Rasterzeichnungen unterstützt.
  • Eine Beschriftungsanmerkung wird nicht erstellt, wenn der Beschriftungstext mit der Nummer der Zeichnung übereinstimmt, in der er sich befindet.
  • Der Beschriftungstext kann mehrere Ebenen von Anmerkungen enthalten. Sie können die verknüpften Zeichnungen im Bereich „Verknüpfungen“ sehen.
  • Sie können für Beschriftungsanmerkungen die Darstellung ändern.
  • Für Zeichnungen, die vor der Funktion für Beschriftungsanmerkungen veröffentlicht wurden, werden Anmerkungen erst erstellt, wenn Sie eine Revision der Zeichnung veröffentlichen.
    1. Sie haben Zeichnung A1.1 und Zeichnung B1.1 vor der Funktion für Beschriftungsanmerkungen veröffentlicht.

      2. Zeichnung A1.1 hat eine Beschriftung für Zeichnung B1.1, aber es wird keine Beschriftungsanmerkung erstellt.

    2. Sie veröffentlichen eine Revision von Zeichnung A1.1.

      3. Die aktuelle Version von Zeichnung A1.1, nicht aber die vorherige Revision, enthält eine Beschriftungsanmerkung, die mit Zeichnung B1.1 verknüpft ist.

Verwenden Sie mindestens 3 Zeichen für jede Zeichnungsnummer, damit eine große Anzahl von Beschriftungsanmerkungen zu einer anderen Zeichnung nicht anhand der Übereinstimmungsregeln identifiziert werden kann. Wenn eine Zeichnung veröffentlicht wird und 50 oder mehr Beschriftungen zu einer Zeichnung identifiziert werden, erstellt das System keine Beschriftungsanmerkungen zu dieser Zeichnung.

Eine unveröffentlichte Zeichnung (A2.01) enthält 55 Beschriftungen zu einer veröffentlichten Zeichnung mit 2 Zeichen in der Zeichnungsnummer (A9). Nachdem die Zeichnung (A2.01) veröffentlicht wurde, erstellt das System keine Beschriftungen für die andere Zeichnung (A9).

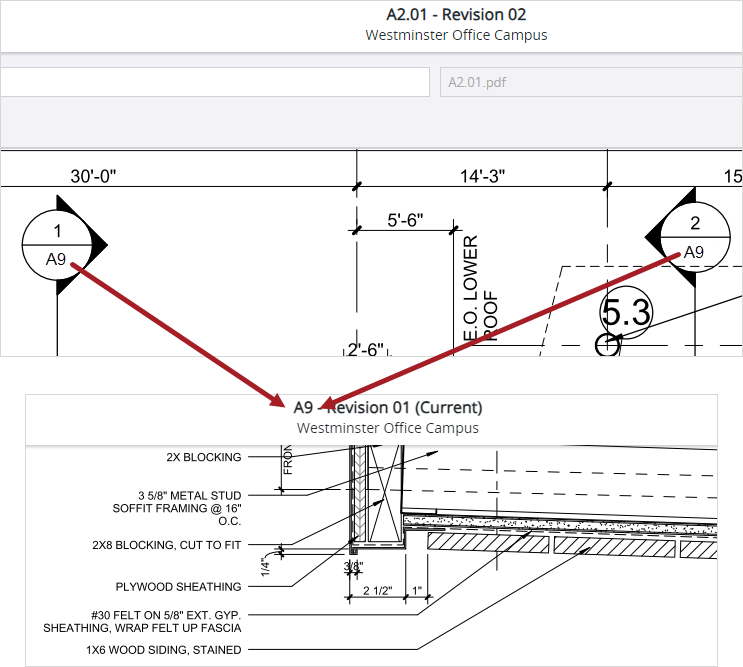

Zeichnungsnummern

Zeichnung mit Beschriftungen zu einer anderen Zeichnung

Wenn nicht zuerst eine exakte Übereinstimmung für den Beschriftungstext gefunden wird, wird die Anmerkung per Hyperlink mit einer Zeichnung verknüpft, deren Nummer die gleiche Reihenfolge der Buchstaben und Zahlen, aber andere Trennzeichen aufweist. Die folgenden Trennzeichen sind zulässig:

  • Bindestrich (-)
  • Punkt (.)
  • Leerzeichen ( )
  • Unterstrich (_)

Der Beschriftungstext lautet A1.01. Da keine der veröffentlichten Zeichnungen eine exakte Übereinstimmung aufweist, ist die Beschriftung mit der Zeichnung A1_01 verknüpft.

Wenn der Beschriftungstext einen Teil enthält, der mit einem Leerzeichen endet, und nicht zuerst eine exakte Übereinstimmung gefunden wird, werden Beschriftungsanmerkungen für Teilübereinstimmungen erstellt.

Der Beschriftungstext lautet A1.01 B. Da keine der veröffentlichten Zeichnungen eine exakte Übereinstimmung aufweist, wird eine Beschriftung erstellt und mit der Zeichnung A1.01 verknüpft.

Wenn Sie eine Zeichnungsrevision veröffentlichen, wird die Beschriftungsanmerkung in der neuen Revision neu erstellt, wenn Folgendes gilt:

  • Die Beschriftungsanmerkung wurde bei der letzten Revision entfernt.
  • Die Beschriftungsanmerkung wurde in der vorherigen Revision an eine andere Stelle verschoben, und es gibt keine Überschneidung zwischen der neuen und der alten Stelle.
    1. Sie veröffentlichen Zeichnung A1.1 und Zeichnung B1.1.

      2. Die Zeichnung A1.1 enthält einer Beschriftung zu Zeichnung B1.1.

    2. In Zeichnung A1.1 verschieben Sie die Beschriftung, ohne dass sie sich mit der vorherigen Position überschneidet.

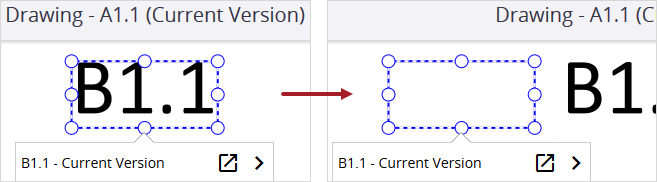

      3. Beschriftungsanmerkung verschoben
    3. Sie veröffentlichen eine Revision von Zeichnung A1.1.

      4. Die aktuelle Version von Zeichnung A1.1 enthält die von Ihnen verschobene Anmerkung und die neu erstellte Anmerkung in der Beschriftung.

Die Beschriftungsanmerkung wird in der neuen Revision nicht neu erstellt, wenn Folgendes gilt:

  • Die Beschriftungsanmerkung ist mit der Zeichnung verknüpft, in der sie sich befindet, und wurde in einer früheren Version von ProjectSight automatisch erstellt.
  • Die Beschriftungsanmerkung gibt es bereits an der gleichen Stelle.
  • Die Beschriftungsanmerkung wurde in der letzten Revision geändert.
    1. Sie veröffentlichen Zeichnung A1.1 und Zeichnung B1.1.

      2. Zeichnung A1.1 enthält eine Beschriftungsanmerkung, die mit Zeichnung B1.1 verknüpft ist.

    2. Sie ändern in Zeichnung A1.1 die Verknüpfung für die Beschriftungsanmerkung in Zeichnung B1.01.
    3. Sie veröffentlichen eine Revision von Zeichnung A1.1.

      4. Die neue Revision von Zeichnung A1.1 enthält die Anmerkung, die mit der Zeichnung B1.01 verknüpft ist. Eine Anmerkung wird nicht erstellt und mit Zeichnung B1.1 verknüpft.
