Anmerkungen

Sie können Anmerkungen für Notizen und zum Verknüpfen von Elementen mit bestimmten Bereichen einer Zeichnung hinzufügen. Wenn Sie eine Anmerkung hinzufügen, ist sie automatisch privat (nur für Sie sichtbar). Sie können sie jedoch öffentlich machen, damit sie für andere Personen verfügbar ist.

Sie fügen einer Zeichnung einige Textanmerkungen hinzu, um einige grobe Notizen zu machen. Später bearbeiten Sie Ihre Notizen und fügen einige Anmerkungen hinzu, die mit den zugehörigen Dateien verknüpft sind. Anschließend machen Sie die Anmerkungen öffentlich, damit andere Projektmitglieder sie sehen können.

Wenn eine neue Revision veröffentlicht wird, sind nur die Anmerkungen der letzten Revision enthalten. Wenn Sie nach der Veröffentlichung einer neuen Revision Anmerkungen zu einer alten Revision hinzufügen, werden diese nicht in die aktuelle Version übernommen.

  1. Wenn der Bereich Ebenen geschlossen ist, wählen Sie in der Navigationssymbolleiste das Symbol Symbol „Ebenen“ (Ebenen).
  2. Vergewissern Sie sich, dass der Schalter Anmerkungen anzeigen aktiviert ist.
  3. Um die öffentlichen oder privaten Anmerkungen auszublenden, deaktivieren Sie den Schalter Öffentliche Anmerkungen anzeigen oder Private Anmerkungen anzeigen.
  4. Filtern Sie im Abschnitt Datensätze die Anmerkungen gemäß den verknüpften Datensätzen.
    • Datensatztypen: Die Datensatztypen, auf die Sie Zugriff haben.
    • Status: Die Status für die Datensatztypen, auf die Sie Zugriff haben. Diese Liste wird gemäß den ausgewählten Datensatztypen gefiltert.
    • Zugewiesen an Kontakt: Die Projektkontakte mit offenen Zuweisungen für verknüpfte Datensätze, die nicht gesperrt sind.
    • Zugewiesen an Firma: Die Firmen der Projektkontakte mit offenen Zuweisungen für verknüpfte Datensätze, die nicht gesperrt sind.
  5. Filtern Sie im Abschnitt Anmerkungen die Anmerkungen nach ihren Eigenschaften.
    • Typ: Die Anmerkungstypen.
    • Farbe: Die Kontur- und Füllfarben aus der Symbolleiste Anmerkungen und dem Menü Anmerkungen. Wenn die Kontur- und Füllfarben einer Anmerkung unterschiedlich sind, wird die Anmerkung angezeigt, wenn Sie eine der beiden Farben auswählen.
    • Erstellt von: Die Benutzer, die Anmerkungen hinzugefügt haben, die für Sie sichtbar sind. Ihr Name ist auch dann enthalten, wenn Sie noch keine Anmerkungen hinzugefügt haben.
  6. Um die Beschriftungen für verknüpfte Datensätze auszublenden, deaktivieren Sie den Schalter Beschriftungen für Anmerkungen.
  7. Um die verknüpften oder nicht verknüpften Anmerkungen auszublenden, deaktivieren Sie den Schalter Verknüpfte Anmerkungen anzeigen oder Anmerkungen mit aufgehobener Verknüpfung anzeigen.
  8. Um die Bemaßungsanmerkungen auszublenden, deaktivieren Sie den Schalter Bemaßungen anzeigen.

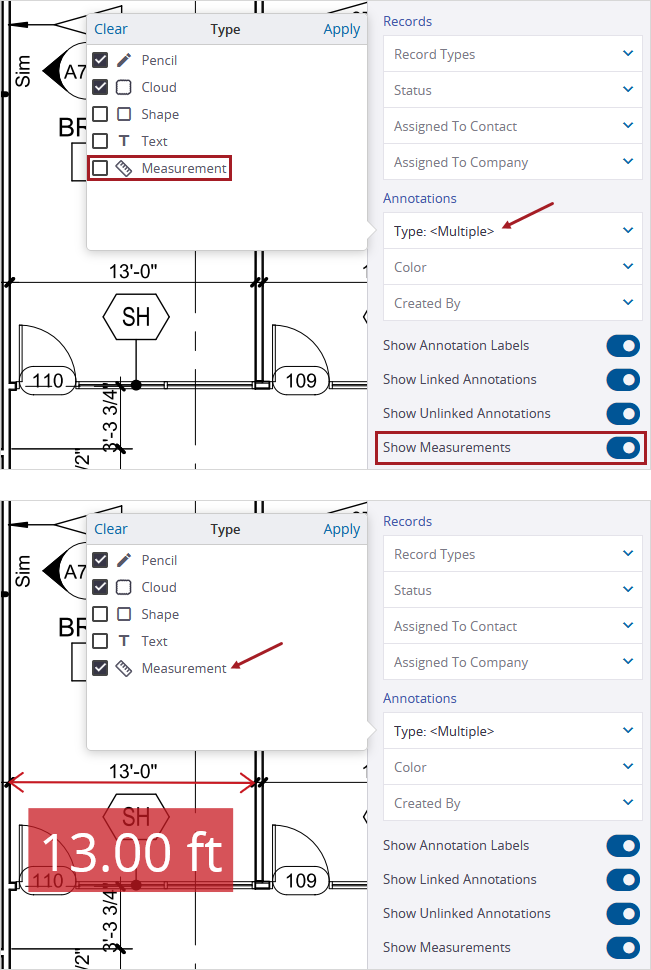

    9. Wenn Sie den Schalter Bemaßungen anzeigen aktivieren und die Bemaßungsanmerkungen nicht angezeigt werden, überprüfen Sie den Filter Typ. Um die Bemaßungsanmerkungen sichtbar zu machen, stellen Sie sicher, dass keiner der Typen ausBemaßungengewählt ist, oder aktivieren Sie das Kontrollkästchen .

    Filter für Bemaßungen
  • Eine Anmerkung muss alle ausgewählten Filter erfüllen, damit sie in der Zeichnung sichtbar sind.
  • Wenn Sie im Abschnitt Datensätze Filter auswählen, werden alle Anmerkungen ausgeblendet, die nicht verknüpft sind oder mit anderen Elementen wie Zeichnungen verknüpft sind.
  • Die ausgewählten Filter werden angewendet, wenn neue Anmerkungen hinzugefügt oder verknüpfte Datensätze aktualisiert werden. Wenn eine Anmerkung verschwindet, können Sie Angewandte Filter entfernen auswählen, um alle Anmerkungen anzuzeigen.
  • Alle Elemente im Bereich Verknüpfungen sind verfügbar, auch wenn die verknüpften Anmerkungen ausgeblendet sind.
  • Die ausgewählten Filter werden weiterhin angewendet, wenn Sie mit Symbol für voriges Element (Zurück) oder Symbol für nächstes Element (Weiter) zu einer anderen Zeichnung navigieren.
  • Wählen Sie am unteren Rand der Zeichnung die Option Angewandte Filter entfernen.

    • —Oder—

    Wählen Sie im Bereich Ebenen die Option Filter zurücksetzen.

Die Sichtbarkeit einer Anmerkung hängt davon ab, wer die Anmerkung hinzugefügt hat, ob sie öffentlich oder privat ist und womit sie verknüpft ist. Sie können eine Bemerkung sehen, wenn Folgendes gilt:

  • Es ist eine Anmerkung, die Sie der Zeichnung hinzugefügt haben.
  • Es ist eine nicht verknüpfte öffentliche Anmerkung.
  • Es ist eine öffentliche Anmerkung, die mit einem Element verknüpft ist, auf das Sie Zugriff haben.
  • Es ist eine Fotoanmerkung, die immer öffentlich ist.

In einer Zeichnung sehen Sie die folgenden Anmerkungen:

  • Eine private Anmerkung, die Sie hinzugefügt und mit einer Datei verknüpft haben.
  • Eine öffentliche Anmerkung, die ein anderer Benutzer hinzugefügt und mit einer IA verknüpft hat, auf die Sie Zugriff haben.

Sie sehen die folgenden Anmerkungen nicht:

  • Eine private Anmerkung, die ein anderer Benutzer hinzugefügt hat.
  • Eine öffentliche Anmerkung, die mit einem von einem anderen Benutzer erstellten Datensatzentwurf verknüpft ist.
  1. Wählen Sie die Anmerkung aus.
  2. Aktivieren oder deaktivieren Sie im Menü Anmerkungen den Schalter Öffentlich:
    • Symbol für öffentliche Anmerkung (Öffentlich)
    • Symbol für private Anmerkung (Privat)

Wenn Sie keine Berechtigung haben, öffentliche Anmerkungen zu erstellen und zu ändern, können Sie Ihre eigenen Anmerkungen öffentlich machen, indem Sie sie mit einem Datensatz, einer Leistungsbeschreibung oder einem Leistungsbeschreibungssatz verknüpfen. Um die Anmerkung wieder privat zu machen, können Sie die Verknüpfung des Elements aufheben.

Die Symbolleiste für Anmerkungen enthält die Werkzeuge zum Hinzufügen und Gestalten von Anmerkungen. Bei Gestaltungswerkzeugen mit mehreren Optionen zeigt die Schaltfläche die zuletzt verwendete Option an. Wenn Sie eine Anmerkung in der Zeichnung auswählen, werden in der Symbolleiste die für die Anmerkung verwendeten Gestaltungsoptionen angezeigt.

Die ausgewählten Gestaltungsoptionen wie Farbe und Randbreite gelten für alle neuen Anmerkungen, die Sie hinzufügen. Es ist auch möglich, die Anmerkung zu gestalten, nachdem Sie sie hinzugefügt haben..

Standardschaltfläche Name Werkzeugtyp Beschreibung
Symbol für Stiftanmerkung Bleistift Anmerkung Zum Zeichnen von Freihandlinie, gerader Linie oder Pfeil.
Symbol für Wolkenanmerkung

Wolke

 Anmerkung Zum Zeichnen einer Wolkenform.
Symbol für Rechteckanmerkung Kontur Anmerkung Zum Zeichnen einer Rechteck-, Kreis- oder Polygonform.
Symbol für Verknüpfungsanmerkung Verknüpfung Anmerkung Zum Hinzufügen einer Anmerkung mit einer vordefinierten Form, die mit einem Datensatz, einer Zeichnung oder einer Datei verknüpft ist.

Weitere Informationen zum Verknüpfen mit Anmerkungen finden Sie unter Verknüpfungen.
Symbol für Textanmerkung Text Anmerkung Zum Zeichnen eines Textfeld und Eingeben des gewünschten Textes.
Symbol für „Fotoanmerkung“ Foto Anmerkung Zum Hinzufügen eines Fotokommentars und Verknüpfen mehrerer Fotos und Videos.
Symbol für Farbe Farbe Gestaltung Zum Festlegen der Farbe für den Text, der Kontur (Linie oder Rahmen) und der Füllung (Hintergrund).

Dieses Werkzeug gilt nicht für Schnellverknüpfungsanmerkungen und Fotoanmerkungen.
Symbol für die Deckkraft Deckkraft Gestaltung Bei Linienanmerkungen zum Festlegen der Deckkraft für die Linie.

Bei Wolken- und Formanmerkungen zum Festlegen der Deckkraft für die Hintergrundfarbe.
Symbol für Linienbreite Linienbreite Gestaltung Zum Festlegen der Breite für eine Linienanmerkung oder für die Linie um eine Anmerkung.
Symbol für Textgröße Textgröße Gestaltung Zum Festlegen der Textgröße.
Symbol für Bemaßung Bemaßung Anmerkung Zum Hinzufügen einer Bemaßungsanmerkung für Strecke, Umfang oder Fläche.

Nachdem Sie eine Anmerkung hinzugefügt haben, können Sie diese bearbeiten oder mit einem Element verknüpfen.

Sie können Anmerkungen nicht kopieren und einfügen.

  1. Wählen Sie in der Symbolleiste Anmerkungen die Gestaltungswerkzeuge aus.
  2. Wählen Sie Symbol für Stiftanmerkung, und wählen Sie dann ein Werkzeug.
    3. Schaltfläche Name Beschreibung
    Symbol für Freihandlinienanmerkungen Bleistift Freihandlinie
    Symbol für Textmarker-Freihandanmerkungen Markierer Transparente Freihandlinie
    Symbol für Geradenanmerkungen Linie Gerade
    Symbol für Pfeilanmerkung Pfeil Gerader Pfeil
    Symbol für Multipunktlinienanmerkung Multipunktlinie Abfolge miteinander verbundener Geraden
  3. Führen Sie einen der folgenden Schritte aus, um die Anmerkung zu zeichnen:
    • Symbol für Bleistift-Freihandanmerkungen (Bleistift) oder Symbol für Textmarker-Freihandanmerkungen (Textmarker): Wählen Sie die Zeichnung aus und ziehen Sie die Linie. Es gibt eine kurze Verzögerung, bevor die Anmerkung erstellt wird, damit Sie mehrere Linien zeichnen können.
      • Beispiel für eine Multilinienanmerkung
    • Symbol für Geradenanmerkungen (Linie) oder Symbol für Pfeilanmerkung (Pfeil): Wählen Sie die Zeichnung aus und ziehen Sie die Linie. Um die Linie anzupassen, wählen Sie einen Endpunkt aus und verschieben ihn.
    • Symbol für Multipunktlinienanmerkung (Multipunktlinie): GeschlossenZeichnen Sie die erste Linie und fügen Sie dann die verbundenen Linien hinzu.
      1. Um die erste Linie zu zeichnen, wählen Sie die Zeichnung, zeichnen Sie die Linie und wählen Sie dann erneut für den Endpunkt.
      2. Wählen Sie für jede verbundene Linie den Endpunkt aus.
      3. Um die Anmerkung abzuschließen, doppelklicken Sie auf den Endpunkt.

    Um eine Gerade mit einem Winkel von 0, 45 oder 90 Grad zu zeichnen, drücken Sie die Umschalttaste, während Sie die Linie, den Pfeil oder die Multipunktlinie zeichnen.

  1. Wählen Sie in der Symbolleiste Anmerkungen die Gestaltungswerkzeuge aus.
  2. Wählen Sie Symbol für Wolkenanmerkung oder Symbol für Rechteckanmerkung, und wählen Sie dann eine Form.
    3. Schaltfläche Name Beschreibung
    Symbol für Wolkenanmerkung Wolke Rechteckige Wolke
    Symbol für benutzerdefinierte Wolkenanmerkung Benutzerdefinierte Wolke Benutzerdefinierte Wolke
    Symbol für Rechteckanmerkung Rechteck Rechteckige Form
    Symbol für Kreisanmerkung Kreis Runde Form
    Benutzerdefinierte Formanmerkung Benutzerdefinierte Form Benutzerdefinierte Form
  3. Führen Sie einen der folgenden Schritte aus, um die Anmerkung zu zeichnen:
    • Symbol für Wolkenanmerkung (Wolke), Symbol für Rechteckanmerkung (Rechteck) oder Symbol für Kreisanmerkung (Kreis): Wählen Sie die Zeichnung aus und bewegen Sie den Zeiger, um die Form zu zeichnen.
    • Symbol für benutzerdefinierte Wolkenanmerkung (Benutzerdefinierte Wolke) oder Benutzerdefinierte Formanmerkung (Benutzerdefinierte Form): GeschlossenZeichnen Sie die erste Seite und fügen Sie dann die anderen Seiten hinzu.
      1. Wählen Sie für die erste Seite die Zeichnung, zeichnen Sie die Seite, und wählen Sie dann erneut für den Endpunkt.
      2. Zeichnen Sie für jede weitere Seite die entsprechende Seite, und wählen Sie dann den Endpunkt aus.
      3. Um die Anmerkung abzuschließen, doppelklicken Sie auf den Endpunkt.
  1. Wählen Sie in der Symbolleiste Anmerkungen das Symbol Symbol für Verknüpfungswerkzeug, und wählen Sie dann einen Elementtyp aus.
    2. Schaltfläche Elementtyp Vordefinierte Form
    Symbol für IA-Anmerkung IA Rote Wolke
    Symbol für Problemanmerkung Problem Blaues Rechteck
    Symbol für Mangelpunktanmerkung Mangelpunkt Roter Standortmarker (kann nicht in der Größe verändert oder gedreht werden)
    Die Farbe der Mitte der Anmerkung entspricht dem Status des verknüpften Datensatzes.
    Symbol für Zeichnungsanmerkung Zeichnung Blauer Kreis
    Symbol für Modellanmerkung Modellansicht Blauer Kreis
    Symbol für Dateianmerkung Datei Blauer Kreis
    • Sie sehen nur die Elementtypen, auf die Sie Zugriff haben.
    • Wenn ein Datensatz verknüpft ist, wird unter der Anmerkung eine Beschriftung mit dem Datensatztyp und Datensatznummer angezeigt.
      • P: Probleme
      • MP: Mängelpunkte
      • IA: Informationsanfragen

      Die Abkürzungen können auch in der Nomenklatur geändert werden.

    • Wenn eine neue Zeichnungsrevision veröffentlicht wird, zeigt die neue Revision die Verknüpfung zum Datensatz an. Der Datensatz enthält jedoch keine Verknüpfung zu der neuen Revision.
  2. Wählen Sie die Zeichnung aus, um eine Mangelpunktanmerkung hinzuzufügen.

    3. —Oder—

    Für die anderen Anmerkungen wählen Sie die Form aus und zeichnen Sie sie.

  3. Wählen Sie das zu verknüpfende Element aus.

    4. —Oder—

    Für eine Datensatzverknüpfungsanmerkung erstellen oder kopieren Sie einen Datensatz oder wählen diesen aus.

    Die Optionen Erstellen und Kopieren sind nur verfügbar, wenn Sie die Berechtigung haben, diesen Datensatztyp zu erstellen.

  1. Wählen Sie in der Symbolleiste Anmerkungen die Gestaltungswerkzeuge aus.
  2. Wählen Sie Symbol für Textanmerkung (Text).
  3. Um das Textfeld zu zeichnen, wählen Sie die Zeichnung aus und bewegen Sie den Mauszeiger.
  4. Doppelklicken Sie auf das Textfeld, und geben Sie dann den Text ein.
  5. Wählen Sie abschließend etwas außerhalb des Textfeldes.
  1. Wählen Sie in der Symbolleiste Anmerkung das Symbol Symbol für „Fotoanmerkung“ (Foto).
  2. Um die Fotoanmerkung in der Zeichnung zu platzieren, wählen Sie die Zeichnung aus.
  3. Wählen Sie im Menü Anmerkung die Option Vom Computer hochladen.
  4. Navigieren Sie zu einem oder mehreren Fotos oder Videos auf Ihrem Computer und wählen Sie sie aus.
    • Die unterstützten Bildtypen sind .bmp, .heic, .heif, .jpeg, .jpg, .png, .tif und .tiff. Nachdem Sie HEIC- oder HEIF-Dateien hochgeladen haben, werden sie in JPEG-Dateien umgewandelt.
    • Die unterstützten Videotypen sind .mov, .mp4 und .webm.
    • Nachdem Sie die Zeichnung gespeichert haben, sind die verknüpften Fotos im Fotomodul und die verknüpften Videos im Dateiverwaltungssystem verfügbar.
    • Wenn Sie keine Fotos oder Videos mit der Fotoanmerkung verknüpfen, wird die Anmerkung automatisch gelöscht, wenn Sie die Zeichnung speichern.
  1. Wenn die Kalibrierung noch nicht festgelegt ist, kalibrieren Sie die Zeichnung.
  2. Zeichnen Sie die Bemaßung.
  3. Bearbeiten Sie den Maßstab für die Bemaßung.
  4. Verknüpfen Sie ein Element mit der Bemaßung.

Sie können Notizen und Antworten zu Anmerkungen hinzufügen.

  • Wählen Sie in der Symbolleiste Symbol „Kommentare“ (Kommentare).
  1. Wählen Sie im Bereich Kommentare die Option Filtern und dann die Filter.
  2. Wählen Sie Anwenden.
  • Wählen Sie im Bereich Kommentare eine Option:
    • Position: Sortieren Sie die Notizen in der Reihenfolge (von oben nach unten), in der sie in der Snippet-Item-Lower angezeigt werden.
    • Erstellungsdatum: Sortieren Sie die Notizen nach dem Datum, an dem sie erstellt wurden.
    • Änderungsdatum: Sortieren Sie die Notizen und Antworten nach dem Zeitpunkt, an dem sie geändert wurden.
    • Status: Sortieren Sie die Notizen nach dem Status.
    • Autor: Sortieren Sie die Notizen nach dem Namen des Autors.
    • Typ: Sortieren Sie die Notizen nach dem Typ.
    • Farbe: Sortieren Sie die Notizen nach der Farbe der Anmerkung.
  1. Wählen Sie in der Snippet-Item-Lower eine Anmerkung aus.
  2. Wählen Sie in der Symbolleiste question_answer (Kommentare).
  3. Geben Sie im Bereich Kommentare eine Notiz für die ausgewählte Anmerkung ein.
  1. Wählen Sie im Bereich Kommentare die Notiz aus.
  2. Wählen Sie oben rechts in der Notiz das Symbol für den Status und dann einen Status aus.
    3. Status festlegen
  1. Wählen Sie im Bereich Kommentare die Notiz aus.
  2. Geben Sie Ihren Kommentar in das Antwortfeld ein, und wählen Sie dann Veröffentlichen (Veröffentlichen).
  1. Wählen Sie im Bereich Kommentare die Notiz aus.
  2. Wählen Sie in Ihrer Antwort Bereich „Notizen“ > Bearbeiten oder Löschen.
    • Sie können nur die erste Notiz einer Anmerkung bearbeiten, aber nicht löschen.
    • Wenn Sie die Berechtigung haben, Notizen und Antworten für öffentliche Anmerkungen hinzuzufügen und zu ändern, können Sie die erste Notiz, die Sie oder ein anderer Benutzer hinzugefügt haben, bearbeiten. Andernfalls können Sie nur die erste Notiz bearbeiten, die Sie hinzugefügt haben.
    • Sie können nur Ihre eigenen Antworten auf die erste Notiz einer Anmerkung bearbeiten und löschen.

Sie können öffentliche Anmerkungen bearbeiten, wenn Sie dazu berechtigt sind, und Ihre eigenen Anmerkungen.

  • Bei Mangelpunktanmerkungen wirkt sich die gewählte Farbe der Anmerkung nur auf die Datensatzbeschriftung aus.
    • Mit dem Mangelpunkt verknüpfte Anmerkung
  • Standardmäßig haben Beschriftungsanmerkungen keinen Rahmen oder keine Füllung. Sie können in der Symbolleiste für Anmerkungen (Linien-/Rahmengröße) oder Symbol für die Deckkraft (Deckkraft der Füllung) auswählen, um sie hinzuzufügen.
  1. Wählen Sie die Anmerkung aus.
  2. Wählen Sie im Menü Anmerkung das Symbol Schaltfläche „Stil“ im Anmerkungsmenü (Stil).
  3. Wählen Sie im Menü Anmerkung das Symbol Schaltfläche „Stil“ im Anmerkungsmenü (Stil).
  4. Führen Sie einen der folgenden Schritte aus:
    • Um die Farbe einer Anmerkung zu ändern, wählen Sie eine Farbe. Je nach Art der Anmerkung können Sie auf den Registerkarten Text, Strichstärke und Füllung eine Farbe auswählen.
      • Registerkarten zum Gestalten von Anmerkungen

      Stilregisterkarten, die für eine Anmerkung verfügbar sein können

    • Je nach Art der Anmerkung können Sie in verschiedenen Abschnitten Optionen festlegen, z. B. den Textstil.
    • Um die Deckkraft einer Anmerkung anzupassen, wählen Sie den Schieberegler Deckkraft aus und verschieben ihn.
    • Um die Strichstärke einer Linienanmerkung anzupassen, wählen Sie den Schieberegler Strichstärke aus und verschieben ihn.
    • Um den Text einer Anmerkung anzupassen, ändern Sie die Optionen auf der Registerkarte Text.
    • Um den Linienstil einer Formanmerkung zu ändern, wählen Sie eine Option aus der Liste Stil aus.
      • Stil der Linie
  1. Wählen Sie die Anmerkung aus.
  2. Um die Anmerkung zu verschieben, wählen Sie die Mitte aus und ziehen Sie das Element an die gewünschte Stelle.
  3. Um die Größe der Anmerkung zu ändern, wählen Sie einen Größenänderungsgriff aus und ziehen Sie das Element in die gewünschte Größe.
    4. Beispiel für Griffe zur Größenanpassung von Anmerkungen

    Wenn sich eine große Anmerkung mit einer kleineren Anmerkung überschneidet, wird die kleinere Anmerkung ausgewählt, wenn Sie auf den Anmerkungsbereich klicken. Um die größere Anmerkung auszuwählen, klicken Sie auf einen Bereich, der sich nicht mit der kleineren Anmerkung überschneidet.

  • Wählen Sie die Anmerkungsbeschriftung aus, und ziehen Sie sie an die gewünschte Position.

    • Wenn Sie die Anmerkung verschieben, bleibt die Beschriftung an der gleichen Stelle.

    Wenn sich die Anmerkung und ihre Beschriftung überschneiden, wählen Sie den Text der Beschriftung aus, um ihn zu verschieben.

Sie können öffentliche Anmerkungen löschen, wenn Sie dazu berechtigt sind, und Ihre eigenen Anmerkungen.

  • Wenn Sie eine Fotoanmerkung löschen, bleiben die verknüpften Fotos im Bereich für Fotos und die verknüpften Videos im Dateiverwaltungssystem verfügbar.
  • Wenn Sie alle Fotos und Videos, die mit einer Fotoanmerkung verknüpft sind, entfernen, wird die Anmerkung beim Speichern der Zeichnung gelöscht.
  1. Wählen Sie die Anmerkung aus.
  2. Wählen Sie im Menü Anmerkung das Symbol Symbol „Entfernen“ (Löschen).

    3. —Oder—

    Drücken Sie die Taste Löschen.
