Bemaßungen

Sie können Ihren Zeichnungen Bemaßungsanmerkungen hinzufügen, damit Sie die tatsächlichen Größen abschätzen können.

Bemaßungen in ProjectSight sind nur Näherungswerte.

  1. Aktivieren Sie die Einrastfunktion, um das Zeichnen von Bemaßungsanmerkungen zu erleichtern.
  2. Kalibrieren Sie die Zeichnung, um Ihren Standardmaßstab für Bemaßungsanmerkungen festzulegen.
  3. Zeichnen Sie die Bemaßungsanmerkung in die Zeichnung ein.
  4. Bearbeiten Sie den Maßstab für die Bemaßungsanmerkung.
  5. Verknüpfen Sie ein Element mit der Bemaßungsanmerkung.

Wenn die Einrastfunktion aktiv ist, während Sie eine Anmerkung zeichnen, wird die Linie automatisch zum nächsten Punkt oder zur nächsten Linie in der Zeichnung verschoben. Wenn Sie die Anmerkung verschieben oder ihre Größe ändern, wird die Einrasteinstellung nicht mehr angewendet.

Beispiel für Einrastfunktion

Zeichnen einer Bemaßungsanmerkung bei eingeschalteter Einrastfunktion

Um die Einrastfunktion vorübergehend auszuschalten, können Sie die Umschalttaste drücken, während Sie die Bemaßungsanmerkung zeichnen. Sie können Linien nur in einem Winkel von 0,  45 oder 90 Grad zeichnen, aber es ist nachträglich möglich, die Anmerkung anzupassen.

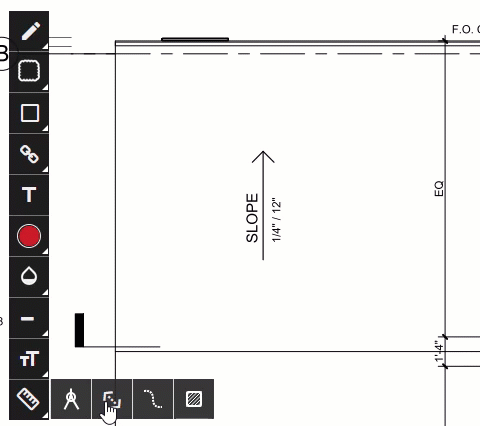

Beispiel für eine Anmerkung mit der Umschalttaste

Drücken der Umschalttaste beim Zeichnen einer Bemaßungsanmerkung

Die Einrastfunktion wird in Rasterzeichnungen nicht unterstützt.

Bevor Sie Ihre erste Bemaßungsanmerkung hinzufügen, müssen Sie die Zeichnung kalibrieren, um den Standardmaßstab festzulegen. Die Kalibrierung ist für jeden Benutzer persönlich und für jede Zeichnungsversion eindeutig.

Wenn Sie die Zeichnung kalibrieren oder neu kalibrieren, werden vorhandene Anmerkungen und frühere Revisionen nicht durch den neuen Standardmaßstab beeinflusst. Sie können den Maßstab einer Anmerkung in der Zeichnung ändern, ohne dass sich dadurch die Kalibrierung der Zeichnung ändert.

Wenn Sie Fuß oder Zoll als Maßeinheit wählen, können Sie auch Bruchzahlen einschalten und die Genauigkeit einstellen. Anschließend erstellen Sie eine Bemaßungsanmerkung, in der Brüche anstelle von Dezimalzahlen verwendet werden.

Beispiel für eine Kalibrierung

Erstmalige Kalibrierung der Zeichnung

  1. Wählen Sie in der Symbolleiste Anmerkungen die Symbole Bemaßungsanmerkung (Bemaßung) > Kalibrierungswerkzeug (Kalibrieren).
  2. Wählen Sie die Zeichnung aus und ziehen Sie eine Linie.
  3. Passen Sie die Länge und Position der Linie an.
  4. Geben Sie im Dialogfeld Kalibrieren den Wert ein, und wählen Sie die Maßeinheit aus.

    5. Der Wert muss größer als Null sein.

  5. Wenn Sie als Maßeinheit ft (Fuß) oder in (Zoll) wählen, aktivieren Sie den Schalter Brucheinheiten, und wählen Sie dann eine Option aus der Liste Genauigkeit.
  6. Wählen Sie Festlegen.

    7. Die Kalibrierung wird festgelegt, und die Kalibrierungslinie wird entfernt.

Sie können Anmerkungen hinzufügen, um Abstände, Umfänge und Flächen zu messen.

Die Einrastfunktion kann sich darauf auswirken, wie die Anmerkungen gezeichnet werden.

  1. Wenn Ihre Kalibrierung noch nicht festgelegt ist, kalibrieren Sie die Zeichnung.

    2. Wenn Ihre Kalibrierung bereits festgelegt ist, sind die Bemaßungswerkzeuge in der Symbolleiste Anmerkung verfügbar.

    Bemaßungswerkzeuge

    Sie können die Zeichnung auch jederzeit neu kalibrieren.

  2. Wählen Sie das Symbol Bemaßungsanmerkung (Bemaßung), und wählen Sie dann ein Werkzeug.
  3. Führen Sie einen der folgenden Schritte aus, um die Anmerkung zu zeichnen:
    • Streckenwerkzeug (Strecke): Wählen Sie die Zeichnung aus und ziehen Sie die Linie.
    • Umfangswerkzeug (Umfang): GeschlossenZeichnen Sie die erste Linie und fügen Sie dann die verbundenen Linien hinzu.
      1. Um die erste Linie zu zeichnen, wählen Sie die Zeichnung, zeichnen Sie die Linie und wählen Sie dann erneut für den Endpunkt.
      2. Wählen Sie für jede verbundene Linie den Endpunkt aus.
      3. Um die Anmerkung abzuschließen, doppelklicken Sie auf den Endpunkt.
    • Flächenwerkzeug (Fläche): GeschlossenZeichnen Sie die erste Seite und fügen Sie dann die anderen Seiten hinzu.
      1. Wählen Sie für die erste Seite die Zeichnung, zeichnen Sie die Seite, und wählen Sie dann erneut für den Endpunkt.
      2. Zeichnen Sie für jede weitere Seite die entsprechende Seite, und wählen Sie dann den Endpunkt aus.
      3. Um die Anmerkung abzuschließen, doppelklicken Sie auf den Endpunkt.
  4. Anmerkung bearbeiten.
  5. Ein Element mit der Anmerkung verknüpfen .
  1. Wählen Sie die Bemaßungsanmerkung aus.
  2. Wählen Sie im Menü Anmerkung die Option Stil.
  3. Bearbeiten Sie im Abschnitt Maßstab die Werte.
  4. Wählen Sie in der Liste Genauigkeit einen Wert.
    5. Maßstab und Genauigkeit
