Anotaciones

Puede agregar distintos tipos de anotaciones a una especificación o a un conjunto de especificaciones y vincular ítems a los mismos. El nombre de la herramienta de anotación se muestra cuando coloca el cursor sobre la herramienta en la barra de herramientas.

No se pueden agregar, editar ni quitar anotaciones en las especificaciones publicadas en el módulo Conjuntos de especificaciones. Sin embargo, puede agregar, editar y quitar anotaciones en el visor de especificaciones.

Cuando se carga una nueva revisión en el conjunto de especificaciones, las anotaciones de la versión actual publicada se transfieren a las páginas correspondientes de la revisión y se marcan para revisión.

  • Seleccione la anotación.

    • Es posible que deba seleccionar el borde de la anotación.

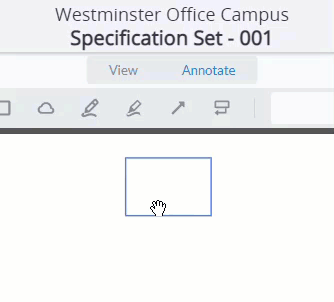

    Abrir el menú Anotación

    Abrir el menú Anotación

  1. Si el panel de capas está cerrado, seleccione Ícono de capas (Capas) en la barra de herramientas de navegación.
  2. Asegúrese de que la opción Mostrar anotaciones esté habilitada.
  3. Para ocultar las anotaciones públicas o privadas, deshabilite la opción Mostrar anotaciones públicas o Mostrar anotaciones privadas .
  4. En la sección Registros , puede filtrar las anotaciones según los registros vinculados.
    • Tipos de registro: Los tipos de registro a los que tiene acceso.
    • Estado: Los estados disponibles para los tipos de registro seleccionados. Esta lista se filtra según los tipos de registro seleccionados.
    • Asignado al contacto: Los contactos del proyecto con asignaciones abiertas en registros vinculados que no estén bloqueados.
    • Asignado a empresa: Las empresas de los contactos del proyecto con asignaciones abiertas en registros vinculados que no estén bloqueados.
  5. En la sección Anotaciones , puede filtrar las anotaciones según sus propiedades.
    • Tipo: El tipo de anotación.
    • Color: Los colores de trazo y relleno definidos en la barra de herramientas o el menú de anotaciones . Si una anotación tiene colores de trazo y relleno diferentes, se mostrará cuando seleccione cualquiera de los dos colores.
    • Creado por: Los usuarios que agregaron anotaciones visibles para usted. Su propio nombre aparece incluso si aún no ha agregado anotaciones.
  6. Para ocultar las etiquetas de los registros vinculados, deshabilite la opción Mostrar etiquetas de anotación .
  7. Para ocultar las anotaciones vinculadas o no vinculadas, deshabilite la opción Mostrar anotaciones vinculadas o Mostrar anotaciones no vinculadas .
  • Una anotación debe cumplir con todos los filtros seleccionados para ser visible en el conjunto de especificaciones o especificación.
  • Si selecciona cualquier filtro en la sección Registros , se ocultarán las anotaciones no vinculadas o vinculadas a otros ítems, como planos.
  • Los filtros seleccionados se aplican a medida que se agregan nuevas anotaciones o se actualizan registros vinculados. Si una anotación desaparece, puede seleccionar Quitar filtros aplicados para ver todas las anotaciones.
  • Todos los ítems del panel de vínculos siguen disponibles aunque las anotaciones vinculadas estén ocultas.
  • Los filtros seleccionados siguen aplicándose cuando selecciona Ícono de ítem anterior (Anterior) o Ícono de ítem siguiente (Siguiente) para navegar a otro conjunto de especificaciones o especificación.
  • En la parte inferior del conjunto de especificaciones o especificación, seleccione Quitar filtros aplicados.

    • —O—

    En el panel de capas , seleccione Restablecer filtros.

La visibilidad de una anotación depende de quién la haya agregado, si es pública o privada, y a qué está vinculada. Puede ver una anotación si:

  • Es una anotación que usted agregó a la especificación o al conjunto de especificaciones.
  • Es una anotación pública no vinculada.
  • Es una anotación pública vinculada a un ítem al que usted tiene acceso.

En una especificación o en un conjunto de especificaciones, verá las siguientes anotaciones:

  • Una anotación privada que usted agregó y vinculó a un archivo.
  • Una anotación pública que otro usuario agregó y vinculó a una RFI a la que usted tiene acceso.

No verá las siguientes anotaciones:

  • Una anotación privada agregada por otro usuario.
  • Una anotación pública vinculada a un registro en borrador creado por otro usuario.
  1. Seleccione la anotación.
  2. En el menú Anotación , habilite o deshabilite la opción Pública :
    • Ícono de anotación pública (Pública)
    • Ícono de anotación privada (Privada)

Si no tiene permiso para crear y modificar anotaciones públicas, puede hacer públicas sus propias anotaciones si las vincula a un registro. Para volver a hacer privada la anotación, puede desvincular registro.

La barra de herramientas contiene herramientas para agregar anotaciones.

Botón Nombre Descripción
Herramientas de texto Herramientas de anotación Muestra las herramientas de anotación.
Subrayado Subrayado Subraya el texto.
Resalte Resalte Resalta el texto.
Subrayado ondulado Subrayado ondulado Agrega una línea ondulada al texto.
Tachado Tachado Tacha el texto seleccionado.
Rectángulo Rectángulo Agrega un rectángulo.
Texto libre Texto libre Agrega un cuadro de texto.
Mano alzada Mano alzada Dibuja una línea a mano alzada.
Comentario Nota Agrega una nota.
Flecha Flecha Agrega una flecha.
Nube Nube Dibuja una figura de nube con varios lados.
Referencias Referencias Agrega un globo de referencia.
Color de anotación Color Seleccione un color para la anotación.

Estos botones cambian según la anotación seleccionada.
Panel del menú Estilo Estilo Abre el panel de estilos. Las opciones de estilos dependen del tipo de anotación.
Deshacer Deshacer Deshace la última acción.
Rehacer Rehacer Rehace la última acción.
Borrador Borrador Borra una anotación.

Puede agregar distintos tipos de anotaciones a un Snippet-Item-Lower. El nombre de la herramienta de anotación se muestra cuando coloca el cursor sobre la herramienta en la barra de herramientas.

Algunas anotaciones utilizan un estilo predeterminado, pero usted puede seleccionar otro diferente. No puede establecer los estilos predeterminados, pero lo que seleccione se mantiene siempre que abra el Snippet-Item-Lower-Plural en la misma pestaña y módulo. Después de abrir otro Snippet-Item-Lower en una nueva pestaña, o navegar a otro módulo y abrir un Snippet-Item-Lower, las anotaciones volverán a usar los estilos predeterminados.

Algunas herramientas de anotación permanecen activas hasta que usted toca Herramienta Seleccionar (Seleccionar) o presiona Esc.

  1. En la barra de herramientas, seleccione Herramientas de mano alzada , y luego seleccione la herramienta Mano alzada o Flecha .
  2. Para dibujar la línea, realice una de las siguientes acciones:
    • Resaltado a mano alzada o Mano alzada: Seleccione el Snippet-Item-Lower y dibuje la línea. Hay una breve demora antes de que se cree la anotación, lo cual le permite dibujar varias líneas.

      • Cuando se crea la anotación, se agrega una nota en el panel Comentarios . Sin embargo, si selecciona Flecha hacia atrás (Guardar) antes de que se cree la anotación, esta no se guarda.

    • Flecha: Seleccione el Snippet-Item-Lower y dibuje la línea.
  1. En la barra de herramientas, elijaHerramientas de forma, y luego seleccione la herramienta Rectángulo o Nube .
  2. Para dibujar la forma, realice una de las siguientes acciones:
    • Rectángulo: Seleccione el Snippet-Item-Lower y dibuje la forma.
    • Nube: ClosedDibuje el primer lado y luego agregue los demás.
      1. Para el primer lado, seleccione la especificación, dibuje el lado y luego vuelva a seleccionar para indicar el extremo.
      2. Para cada lado adicional, dibuje el lado y luego seleccione para indicar el extremo.
      3. Para finalizar la anotación, haga doble clic en el extremo.
  1. En la barra de herramientas, seleccione Herramientas de insertar, y luego seleccione la herramienta Globo de texto .
  2. Seleccione el Snippet-Item-Lower , dibuje el primer lado de la flecha del globo de texto, y vuelva a seleccionar para marcar el punto final.
  3. Dibuje el otro lado de la flecha del globo de texto y seleccione nuevamente para marcar el punto final.
  4. Ingrese el texto del globo.
  1. En la barra de herramientas, seleccione Herramientas de anotación, y luego seleccione la herramienta (Texto libre) .
  2. Seleccione el Snippet-Item-Lower, y dibuje el cuadro de texto.

    3. —O—

    Seleccione el Snippet-Item-Lower para colocar el cuadro de texto.

  3. Escriba el texto.
  • En la barra de herramientas, seleccione Herramientas de anotación, elija la herramienta de texto, y luego seleccione el texto en el Snippet-Item-Lower.

    • —O—

    Toque Herramienta Seleccionar (Seleccionar), seleccione el texto, y elija una opción del menú.

    Menú

Puede agregar notas y respuestas a las anotaciones.

  • En la barra de herramientas, seleccione Notas (Comentarios).
  1. En el panel de comentarios , seleccione Filtros, y a continuacion elija los filtros.
  2. Seleccione Aplicar.
  • En el panel de comentarios , seleccione una opción:
    • Posición: Ordene las notas según el orden (de arriba hacia abajo) en que aparecen en el Snippet-Item-Lower.
    • Fecha de creación: Ordene las notas según la fecha en que fueron creadas.
    • Fecha de modificación:Ordene las notas según la fecha en que fueron modificadas.
    • Estado: Ordene las notas por el estado.
    • Autor: Ordene las notas por el nombre del autor.
    • Tipo: Ordene las notas por el tipo de anotación.
    • Color: Ordene las notas por el color de anotación.
  1. En la barra de herramientas, seleccione Herramientas de anotación > Comentario (Nota).

    2. El ícono cambia al color predeterminado. También puede cambiar el color desde el menú Estilo.

  2. Seleccione el Snippet-Item-Lower en el visor para colocar la nota.
  3. En el panel de comentarios , escriba el comentario y luego seleccione Guardar.

También puede seleccionar una anotación y luego agregar una nota en el panel de comentarios .

  1. En el panel de comentarios , seleccione la nota.
  2. En la parte superior derecha de la nota, seleccione el ícono de estado, y luego seleccione un estado.
    3. Establecer estado
  1. En el panel de comentarios , seleccione la nota.
  2. Escriba su comentario en el campo de respuesta, y luego seleccione Publicar (Publicar).
  1. En el panel de comentarios , seleccione la nota.
  2. En su respuesta, seleccione Panel de notas > Editar o Eliminar.
    • Solo puede editar, pero no eliminar, la primera nota de una anotación.
    • Solo puede editar y eliminar las respuestas que usted haya agregado a la primera nota de una anotación.
  1. Seleccione la anotación.
  2. En menú Anotación , seleccione Botón de estilo en el menú de anotación (Estilo).
  3. Realice cualquiera de las siguientes acciones:
    • Para cambiar el color de la anotación, seleccione un color. Dependiendo del tipo de anotación, puede seleccionar un color en las pestañas Texto, Trazo o Relleno .
      • Pestañas para aplicar estilo a anotaciones

      Pestañas de estilo que pueden estar disponibles para anotaciones

    • Para ajustar la opacidad de una anotación, seleccione y mueva el control deslizante de opacidad .
    • Para ajustar el grosor del trazo de una anotación de línea, seleccione y mueva el control deslizante de trazo .
    • Para ajustar el texto de una anotación, modifique las opciones en la pestaña Texto .
    • Para cambiar el estilo de línea de una anotación de forma, seleccione una opción en la lista Estilo .
      • Estilo de línea
  1. Seleccione la anotación.
  2. Para mover la anotación, seleccione y arrastre del centro.
  3. Para cambiar el tamaño de la anotación, seleccione y arrastre un controlador de tamaño.
    4. Ejemplo de controladores de tamaño de anotación

    Si una anotación grande se superpone con una anotación más pequeña, al hacer clic en el área de la anotación se selecciona la más pequeña. Para seleccionar la anotación más grande, haga clic en un área que no se superponga con la anotación más pequeña.

  1. Seleccione la anotación.
  2. En el menú Anotación , seleccione Ícono de quitar (Eliminar).

    3. —O—

    Presione la tecla Eliminar .
