Disciplinas

En la configuración de disciplinas, puede agregar y actualizar las disciplinas disponibles para los planos.

La misma lista de disciplinas está disponible tanto en la configuración de listas de selección como en la configuración de disciplinas, por lo que puede agregarlas y actualizarlas desde cualquiera de los dos lugares. En la configuración de disciplinas, también puede agregar un prefijo a cada disciplina.

Cuando carga un plano en el módulo Planos, se usa el prefijo del plano para buscar automáticamente la disciplina a partir del número de plano. Si no se identifica la disciplina, el campo Disciplina de ese plano se muestra en blanco.

En la configuración de disciplinas, el prefijo para la opción Arquitectura es A.

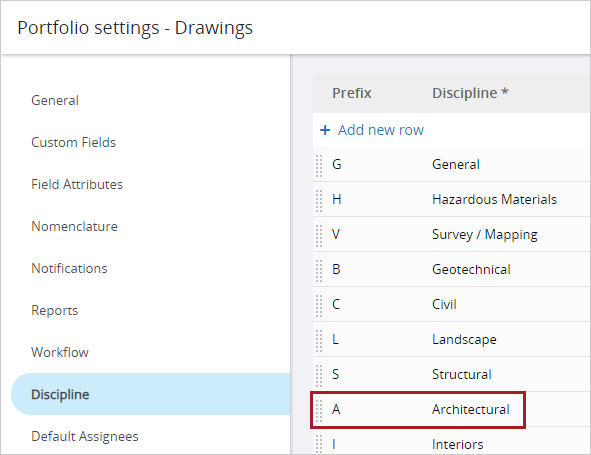

Lista de disciplinas en la configuración

Cuando se sube un plano cuyo número comienza con A, se selecciona automáticamente la opción Arquitectónico en el campo Disciplina.

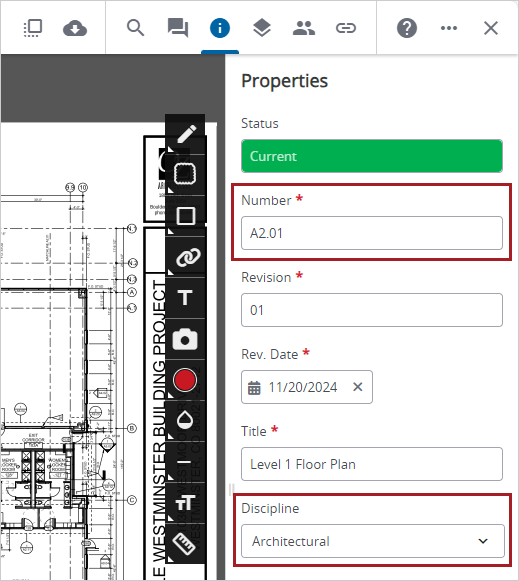

Disciplina agregada en función del número de plano

Las disciplinas estándar están disponibles de forma predeterminada en los nuevos portafolios que se creen después del lanzamiento de esta función. El prefijo solo se muestra en la configuración de disciplinas para los planos.

Prefijo Disciplina
A Arquitectónico
B Geotecnia
C Civil
D Demolición / Proceso
E Instalaciones eléctricas
F Protección contra incendios
G General
H Materiales peligrosos
I Interiores
L Paisajismo
M Instalaciones mecánicas
O Operaciones
P Plomería
Q Equipo
R Recursos
S Estructural
T Telecomunicaciones
V Topografía / Cartografía
X Energía distribuida
X Otro
Z Contratista / Planos de taller
  1. Abrir la configuración.
  2. En la sección Configuración del portafolio o Configuración del proyecto del menú, seleccione Registros.
  3. En el menú del proyecto, seleccione Planos.
  4. En el menú Configuración, seleccione Disciplina.

Puede agregar disciplinas para que estén disponibles en el campo Disciplina de los planos.

La combinación de prefijo y descripción de cada disciplina debe ser única.

  1. En la parte superior de la cuadrícula, seleccione Agregar nueva fila.
  2. En la columna Prefijo , ingrese un prefijo único de hasta 3 letras.
  3. En la columna Disciplina , ingrese una descripción.
  4. Presione Ingresar.

    5. —O—

    Seleccione Hecho.

Puede editar el prefijo y la descripción, o cambiar el orden de las disciplinas.

  1. Seleccione la columna Prefijo , y modifique el prefijo.
  2. Seleccione la columna Descripción , y modifique la Descripción.
  3. Presione Ingresar.

    4. —O—

    Seleccione Hecho.

  • Seleccione el Snippet-Item-Lower, y arrástrelo a otra posición en la lista.

    • —O—

    Para ordenar los Snippet-Item-Lower-Plural alfanuméricamente, seleccione Ícono de ordenar (Ordenar) en la barra de herramientas.

Puede eliminar los Snippet-Item-Lower-Plural que estén en uso. Un Snippet-Item-Lower eliminado permanece vinculado a un Snippet-Generic si se había seleccionado previamente, pero ya no puede seleccionar el Snippet-Item-Lower eliminado para ningún otro uso.

  • Apunte el cursor hacia la fila, y seleccione Ícono de cancelar (Quitar).

    • El Snippet-Item-Lower se elimina inmediatamente de la lista.
