Mesures

Vous pouvez ajouter des annotations de mesures afin que vous puissiez estimer vos dimensions réelles.

Les mesures dans ProjectSight ne sont que des approximations.

  1. Activer l’accrochage pour vous aider à dessiner des annotations de mesure.
  2. Calibrer le dessin pour définir votre échelle par défaut pour les annotations de mesure.
  3. Dessiner l’annotation de mesure sur le dessin.
  4. Modifier l’échelle de la mesure pour l’annotation de mesure.
  5. Lier un élément à l’annotation de mesure.

Si l’accrochage est activé lorsque vous dessinez une annotation de mesure, les lignes sont automatiquement déplacées vers le point ou la ligne la plus proche dans le dessin. Si vous déplacez ou redimensionnez cette annotation, l’accrochage n'est plus appliqué.

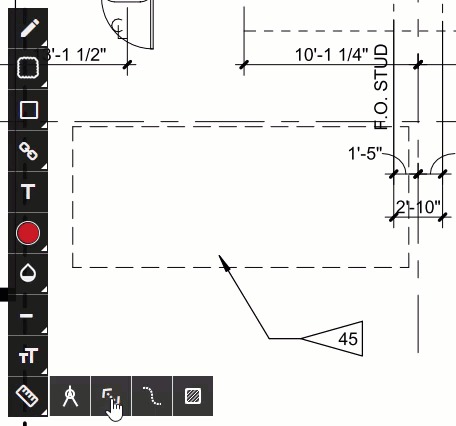

Exemple d’accrochage

Dessiner une annotation de mesure lorsque l’accrochage est activé.

Pour désactiver temporairement l'accrochage, vous pouvez appuyer sur la touche Maj lorsque vous dessinez l'annotation de mesure. Vous ne pouvez dessiner des lignes qu'à un angle de 0, 45 ou 90 degrés, mais vous pouvez ajuster l'annotation par la suite.

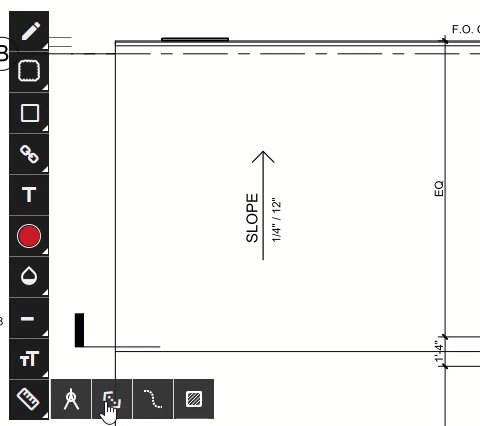

Exemple d’annotation avec la touche Maj

Appuyant sur la touche Maj lors du dessin d’une annotation de mesure

L’accrochage n’est pas pris en charge dans les dessins raster.

Avant d'ajouter votre première annotation de mesure, vous devez calibrer le dessin pour définir l'échelle par défaut. Le calibrage est personnel à chaque utilisateur et unique à chaque version de dessin.

Lorsque vous calibrez ou recalibrez le dessin, les annotations existantes et les révisions précédentes ne sont pas affectées par la nouvelle échelle par défaut. Vous pouvez modifier l’échelle d’une annotation dans le dessin, et cela ne modifie pas le calibrage du dessin.

Si vous sélectionnez les pieds ou les pouces comme unité de mesure, vous pouvez également activer les mesures fractionnaires et définir la précision. Puis vous pouvez créer une annotation de mesure qui utilise des fractions plutôt que des décimales.

Exemple du calibrage

Calibrage du dessin pour la première fois

  1. Sur la barre d’outils Annotation, sélectionnez Annotation de mesure (Mesure) > Outil de calibrage (Calibrer).
  2. Sélectionnez le dessin et dessinez une ligne.
  3. Ajustez la longueur et la position de la ligne.
  4. Dans la boîte de dialogue Calibrer, entrez la valeur, et sélectionnez l’unité de mesure.

    5. La valeur doit être supérieure à zéro.

  5. Si vous sélectionnez pds ou pcs comme l’unité de mesure, activez l’option Unités fractionnaires, et puis sélectionnez une option dans la liste Précision.
  6. Sélectionnez Définir.

    7. Le calibrage est défini, et la ligne de calibrage est supprimée.

Vous pouvez ajouter des annotations pour mesurer des distance, des périmètres, et des zones.

L’accrochage peut affecter la façon dont les annotations sont définies.

  1. Si votre calibrage n'est pas encore défini, calibrez le dessin.

    2. Si votre calibrage est déjà défini, les outils de mesure sont disponibles dans la barre d’outils Annotation.

    Outils de mesure

    Vous pouvez également recalibrer le dessin à tout moment.

  2. Sélectionnez Annotation de mesure (Mesure), et puis sélectionnez un outil.
  3. Pour dessiner l’annotation, procédez de l’une des façons suivantes :
    • Outil de distance (Distance) :Sélectionnez le dessin et dessinez la ligne.
    • Outil de périmètre (Périmètre) : FerméDessinez la première ligne et puis ajoutez les lignes connectées.
      1. Pour dessiner la première ligne, sélectionnez le dessin, dessinez la ligne, et puis sélectionnez à nouveau pour le point de fin.
      2. Pour chaque ligne connectée, sélectionnez pour le point de terminaison.
      3. Pour terminer l’annotation, double cliquez pour le point de terminaison.
    • Outil de zone (Zone) : FerméDessinez le premier côté et puis ajoutez les autres côtés.
      1. Pour le premier côté, sélectionnez le dessin, dessinez le côté, et puis sélectionnez à nouveau pour le point de fin.
      2. Pour chaque côté supplémentaire, dessinez le côté, et puis sélectionnez pour le point de fin.
      3. Pour terminer l’annotation, double cliquez pour le point de fin.
  4. Modifiez l’annotation.
  5. Liez un élément à l’annotation.
  1. Sélectionnez l’annotation de mesure
  2. Dans le menu Annotation, sélectionnez Style.
  3. Dans la section Échelle, modifiez les valeurs.
  4. Dans la liste Précision, sélectionnez une valeur.
    5. Échelle et précision
