Medidas

Puede agregar anotaciones de medida a sus planos para estimar los tamaños reales.

Las medidas en ProjectSight son solo aproximaciones.

  1. Habilite el ajuste para facilitar el dibujo de anotaciones de medida.
  2. Calibre el plano para establecer la escala predeterminada de las anotaciones de medida.
  3. Dibuje la anotación de medida en el plano.
  4. Edite la escala de la anotación de medida.
  5. Vincule un ítem a la anotación de medida.

Si el ajuste está habilitado mientras dibuja una anotación de medida, las líneas se mueven automáticamente al punto o línea más cercano del plano. Si mueve o cambia el tamaño de esa anotación, el ajuste ya no se aplica.

Ejemplo de ajuste

Dibujar una anotación de medida con el ajuste habilitado.

Para deshabilitar temporalmente el ajuste, mantenga presionada la tecla Mayús mientras dibuja la anotación de medida. Solo se pueden dibujar líneas en ángulos de 0, 45 o 90 grados, pero puede ajustar la anotación posteriormente.

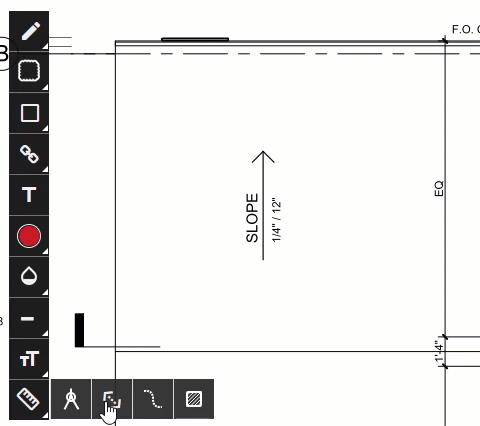

Ejemplo de anotación con la tecla Mayús

Presionar la tecla Mayús al dibujar una anotación de medida

El ajuste no es compatible con planos ráster.

Antes de agregar su primera anotación de medida, debe calibrar el plano para establecer la escala predeterminada. La calibración es personal para cada usuario y específica para cada versión del plano.

Cuando calibra o recalibra un plano, las anotaciones existentes y las revisiones anteriores no se ven afectadas por la nueva escala predeterminada. Puede cambiar la escala de una anotación en el plano sin que eso afecte la calibración del plano.

Si selecciona pies o pulgadas como unidad de medida, también puede habilitar las unidades fraccionarias y definir la precisión. Entonces puede crear una anotación de medida que use fracciones en lugar de decimales.

Ejemplo de calibración

Calibración de un plano por primera vez.

  1. En la barra de herramientas de Anotación , seleccione Anotación de medida (Medida)Herramienta de calibración (Calibrar).
  2. Seleccione el plano y dibuje una línea.
  3. Ajuste la longitud y la posición de la línea.
  4. En el cuadro de diálogo Calibrar , ingrese el valor y seleccione la unidad de medida.

    5. El valor debe ser mayor que cero.

  5. Si selecciona pies o pulgadas como la unidad de medida, habilite la opción Unidades fraccionarias , seleccione una opción en la lista de Precisión .
  6. Seleccione Establecer.

    7. La calibración se aplica y la línea de calibración se elimina.

Puede agregar anotaciones para medir distancias, perímetros y áreas.

  1. Si la calibración aún no está configurada, calibre el plano.

    2. Si ya configuró la calibración, las herramientas de medición están disponibles en la barra de herramientas de Anotación .

    Herramientas de medición

    También puede volver a calibrar el plano en cualquier momento.

  2. Seleccione Anotación de medida (Medida), y a continuación elija una herramienta.
  3. Para dibujar la anotación, realice una de las siguientes acciones:
    • Herramienta de distancia (Distancia): Seleccione el plano y dibuje la línea.
    • Herramienta de perímetro (Perímetro): ClosedDibuje la primera línea y luego agregue las líneas conectadas.
      1. Para dibujar la primera línea, seleccione el plano, trace la línea y luego vuelva a seleccionar para indicar el extremo.
      2. Para cada línea conectada, seleccione para marcar el siguiente extremo.
      3. Para finalizar la anotación, haga doble clic en el extremo.
    • Herramienta de área (Área): ClosedDibuje el primer lado y luego agregue los demás.
      1. Para el primer lado, seleccione el plano, dibuje el lado y luego vuelva a seleccionar para indicar el extremo.
      2. Para cada lado adicional, dibuje el lado y luego seleccione para indicar el extremo.
      3. Para finalizar la anotación, haga doble clic en el extremo.
  4. Edite la anotación.
  5. Vincule un ítem a la anotación.
  1. Seleccione la anotación de medida.
  2. En menú Anotación , seleccione Estilo.
  3. En la sección Escala , edite los valores.
  4. En la lista Precisión , seleccione un valor.
    5. Escala y precisión
