Samenwerken met tekeningen

Enterprise versie

Go versie

Bekijk de Tekeningen module, waarin veldteams, onderaannemers en eigenaren tekeningen kunnen delen. Wanneer u klaar bent om tekeningen te uploaden en publiceren, volgt u de onderstaande stappen.

Een tekening set maken

In een tekening set worden tekeningen gegroepeerd. U moet eerst een tekening set aanmaken en tekeningen (.pdf bestanden) naar de tekening set uploaden.

  1. In het gedeelte Records van het project menu selecteert u Tekening sets.
    2. Tekening sets venster openen
  2. Op de navigatie werkbalk selecteert u Toevoegen.

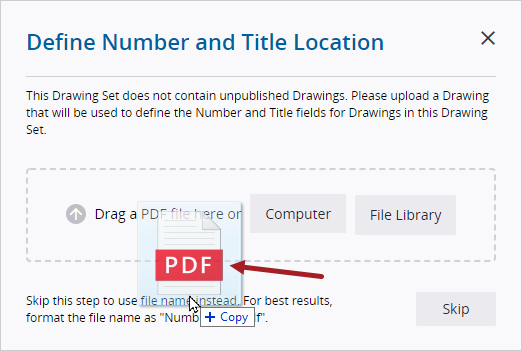

  3. In de tekening set uploadt u de eerste tekening, die een .pdf bestand moet zijn.
    4. Eerste tekening uploaden

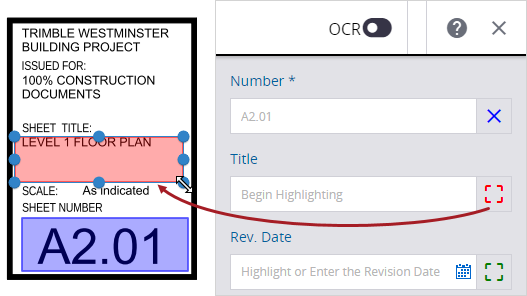

  4. Definieer de titelblok gedeelten voor de tekening details.

    5. De tekening details worden aan dezelfde gedeelten ontleend bij elke tekening die in deze tekening set wordt ge-upload.

    Titelblok definiëren

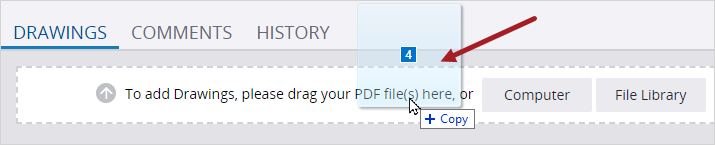

  5. Upload meer tekeningen in de tekening set.
    6. Meer tekeningen uploaden
  6. Voer de naam voor de tekening set in en sla de tekening set op.

Goedgekeurde tekeningen publiceren

Wanneer de tekeningen klaar zijn, kunt u ze publiceren, zodat uw teamleden ze kunnen openen in de tekening viewer.

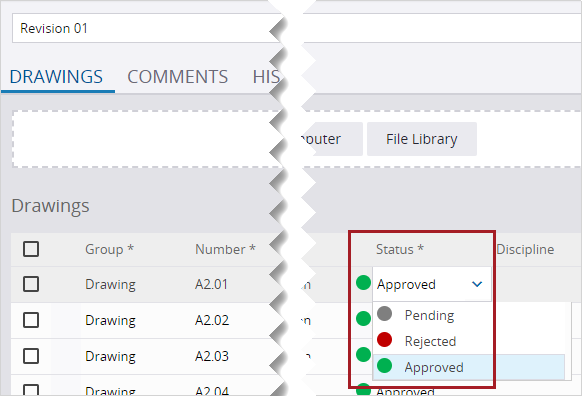

  1. Verander de status van elke tekening in Goedgekeurd.
    2. Goedgekeurd status
  2. Selecteer Tekeningen publiceren.
    3. Tekeningen publiceren

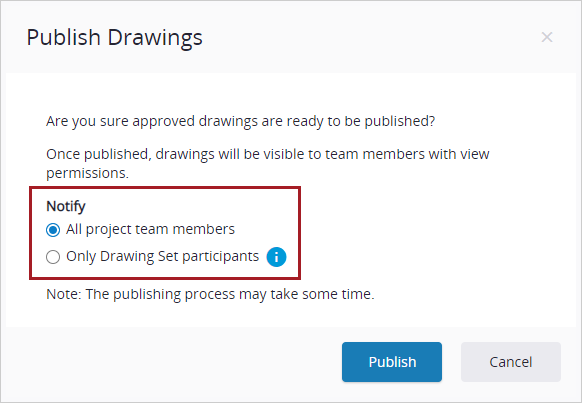

  3. Stel de Publiceren melding in en selecteer Publiceren.
    4. Publiceren melding

Aantekeningen aan tekeningen toevoegen

Nadat een tekening is gepubliceerd, kunt u aantekeningen toevoegen en die koppelen aan items zoals records, modellen en andere tekeningen.

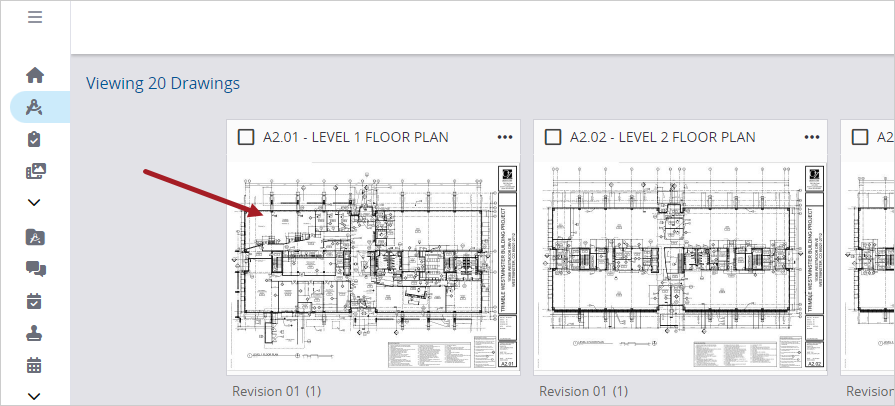

  1. In het navigatie menu opent u het Tekeningen venster.
    2. Tekening sets venster openen
  2. Selecteer de tekening.
    3. Tekening sets venster openen

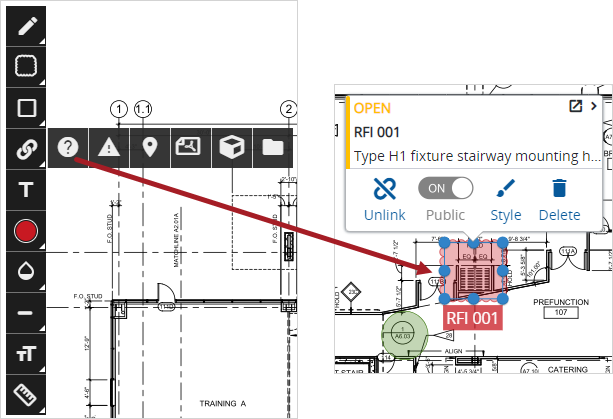

  3. Voeg aantekeningen toe en koppel die aan records en andere items.
    4. Aantekeningen toevoegen
