Explore el módulo Planos, que permite a los equipos de campo, subcontratistas y propietarios compartir planos. Cuando esté listo para cargar y publicar planos, siga los pasos que se indican a continuación.

Crear un conjunto de planos

Un conjunto de planos agrupa varios planos. Lo primero que debe hacer es crear el conjunto y cargar en él los planos en formato .pdf.

  1. En la sección Registros del menú del proyecto, seleccione Conjuntos de planos.
    2. Abrir la vista de conjuntos de planos
  2. En la barra de herramientas de navegación, seleccione Agregar.

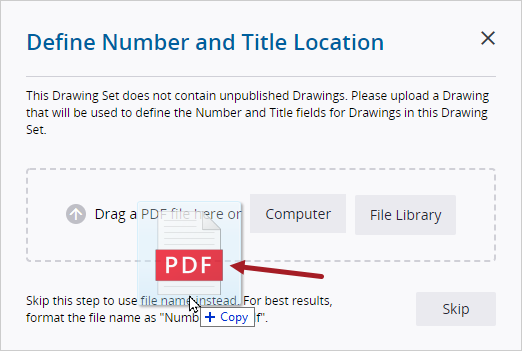

  3. En el nuevo conjunto de planos, cargue el primer plano, que debe ser un archivo .pdf.
    4. Cargar primer plano

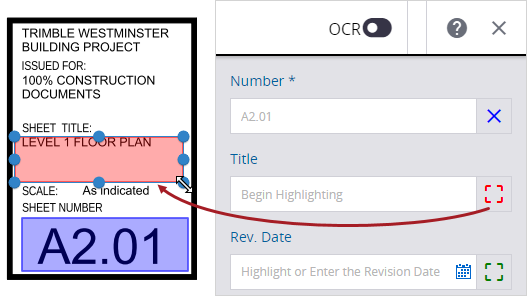

  4. Defina las regiones del cuadro de título para los detalles del plano.

    5. Los detalles se extraerán de las mismas regiones para cada plano que se cargue en este conjunto.

    Definir el cuadro de título

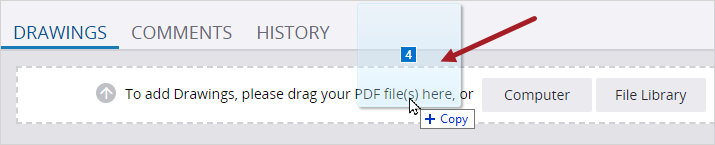

  5. Cargue más planos en el conjunto.
    6. Cargar más planos
  6. Ingrese el nombre del conjunto de planos y luego guarde el conjunto.

Publicar los planos aprobados

Cuando los planos estén listos, puede publicarlos para que los miembros de su equipo puedan abrirlos en el visor de planos.

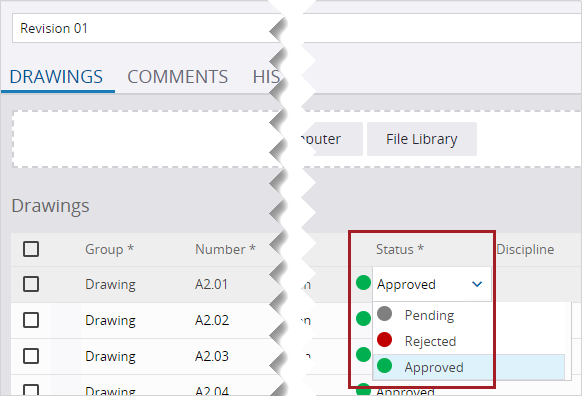

  1. Cambie el estado de cada plano a Aprobado.
    2. Estado Aprobado
  2. Seleccione Publicar planos.
    3. Publicar planos

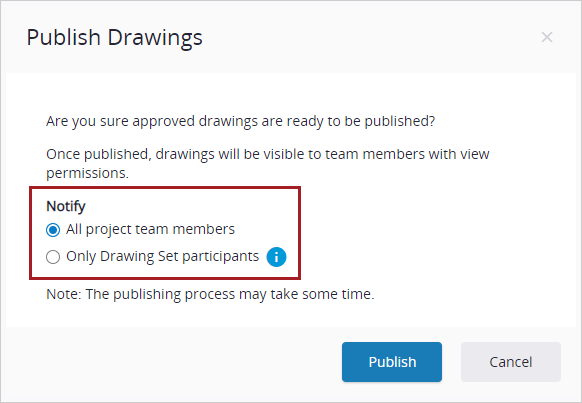

  3. Configure la notificación de publicación y luego seleccione Publicar.
    4. Notificación de publicación

Agregar anotaciones a los planos

Después de publicar un plano, puede agregar anotaciones y vincularlas con elementos como registros, modelos y otros planos.

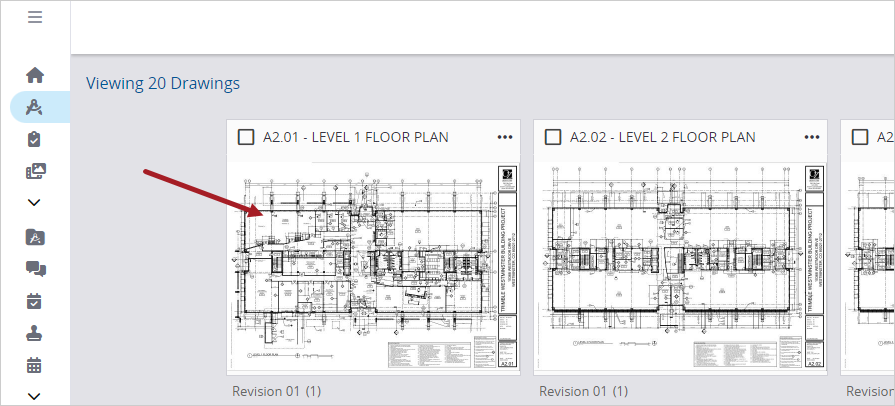

  1. Desde el menú de navegación, abra la vista Planos .
    2. Abrir la vista de conjuntos de planos
  2. Seleccione el plano.
    3. Abrir la vista de conjuntos de planos

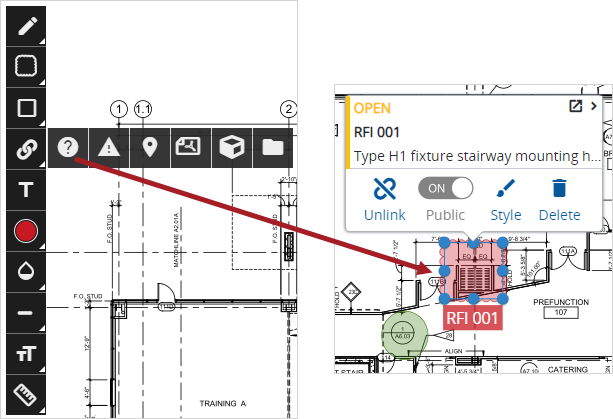

  3. Agregue anotaciones y vincúlelas a registros, modelos y otros ítems.
    4. Agregar anotaciones
