Zusammenarbeit mit Zeichnungen

Enterprise-Version

Go-Version

Erkunden Sie das Modul für Zeichnungen, mit dem Außendienstteams, Subunternehmer und Bauherrn Zeichnungen gemeinsam nutzen und untereinander weitergeben können. Führen Sie die folgenden Schritte aus, wenn Sie Zeichnungen hochladen und veröffentlichen möchten.

Zeichnungssatz erstellen

In einem Zeichnungssatz werden Zeichnungen zusammengefasst. Sie müssen zunächst einen Zeichnungssatz erstellen und Zeichnungen (PDF-Dateien) in den Zeichnungssatz hochladen.

  1. Wählen Sie im Abschnitt Datensätze des Projektmenüs Zeichnungssätze.

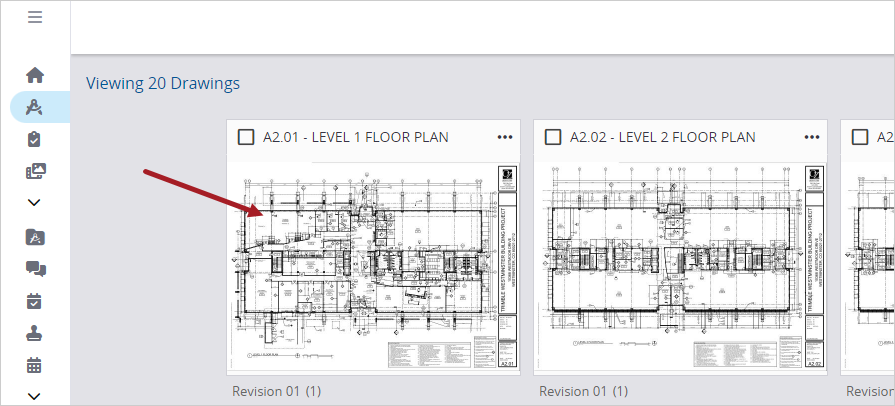

    2. Ansicht der Zeichnungssätze öffnen
  2. Wählen Sie in der Navigationssymbolleiste das Symbol Hinzufügen.
  3. Laden Sie im neuen Zeichnungssatz die erste Zeichnung hoch. Diese muss eine PDF-Datei sein.

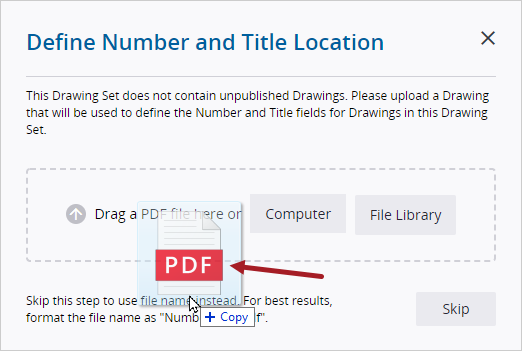

    4. Erste Zeichnung hochladen
  4. Definieren Sie die Schriftfeldbereiche für die Zeichnungsdetails.

    5. Die Zeichnungsdetails werden für jede Zeichnung, die in diesen Zeichnungssatz hochgeladen wird, aus denselben Bereichen entnommen.

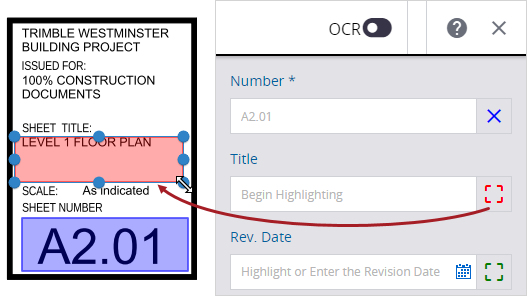

    Schriftfeld definieren
  5. Laden Sie weitere Zeichnungen in den Zeichnungssatz hoch.

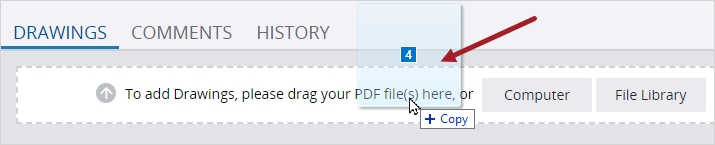

    6. Weitere Zeichnungen hochladen
  6. Geben Sie den Namen des Zeichnungssatzes ein, und speichern Sie den Zeichnungssatz.

Genehmigte Zeichnungen veröffentlichen

Wenn die Zeichnungen fertig sind, können Sie sie veröffentlichen, damit Ihre Teammitglieder sie im Zeichnungsviewer öffnen können.

  1. Ändern Sie den Status jeder Zeichnung auf Genehmigt.

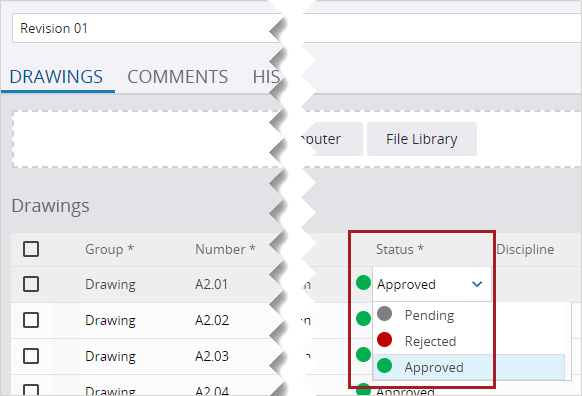

    2. Status „Genehmigt“
  2. Wählen Sie Zeichnungen veröffentlichen.
    3. Zeichnungen veröffentlichen
  3. Legen Sie die Veröffentlichungsbenachrichtigung fest, und wählen Sie Veröffentlichen.

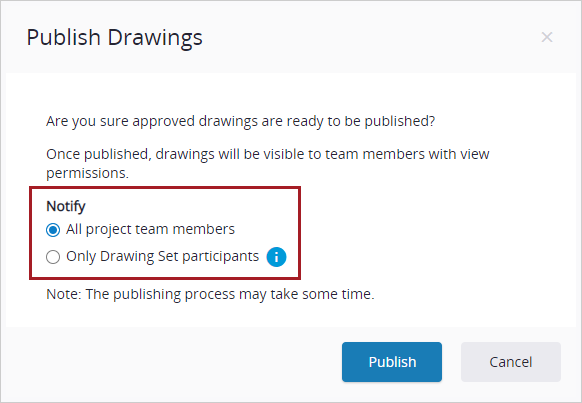

    4. Veröffentlichungsbenachrichtigung

Anmerkungen zu Zeichnungen hinzufügen

Nachdem eine Zeichnung veröffentlicht wurde, können Sie Anmerkungen hinzufügen und diese mit Elementen wie Datensätzen, Modellen und anderen Zeichnungen verknüpfen.

  1. Öffnen Sie im Navigationsmenü die Ansicht Zeichnungen.
    2. Ansicht der Zeichnungssätze öffnen
  2. Wählen Sie die Zeichnung aus.
    3. Ansicht der Zeichnungssätze öffnen
  3. Fügen Sie Anmerkungen hinzu, und verknüpfen Sie sie mit Datensätzen und anderen Elementen.

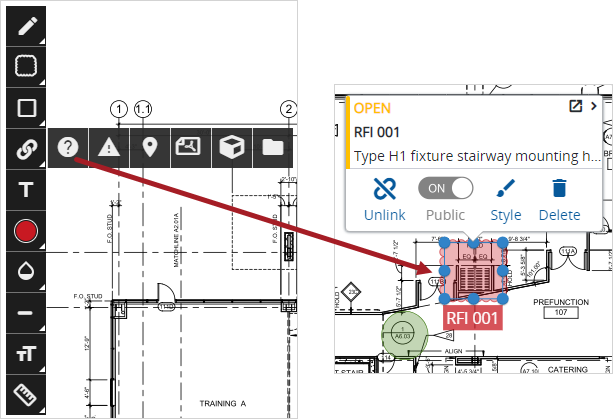

    4. Anmerkungen hinzufügen
